Bagaimana kompensasi suhu mempengaruhi keakuratan Sensor Tekanan DIP/SIP Paket Steker Langsung?

Dalam pengukuran presisi dan sistem kontrol, akurasi adalah stdanar penentu kinerja sensor. Di antara berbagai faktor yang mempengaruhi keakuratan pengukuran, kompensasi suhu memainkan peran penting—khususnya dalam aplikasi yang terpapar pada kondisi lingkungan yang dinamis. SEBUSEBUSEBUAHHH paket colokan langsung sensor tekanan DIP/SIP banyak digunakan dalam otomasi industri, peralatan medis, sistem otomotif, dan perangkat rumah pintar di mana lingkungan pengoperasian sering mengalami fluktuasi suhu yang signifikan.

Didirikan pada tahun 2011 dan berlokasi di Distrik Teknologi Tinggi Nasional Wuxi , Wuxi Mems Tech Co., Ltd. telah menjadi perusahaan khusus di R&D, produksi, dan penjualan sensor tekanan MEMS . Keahlian perusahaan dalam kompensasi suhu teknologi memastikan kinerja yang konsisten dan danal pada rentang suhu yang luas. Dengan aplikasi yang meluas dari sistem hidraulik hingga perangkat pemantauan medis, paket sensor tekanan DIP/SIP langsung dari perusahaan ini menunjukkan bagaimana manajemen termal yang tepat secara langsung meningkatkan akurasi sensor dan stabilitas jangka panjang.

Memahami struktur sensor tekanan DIP/SIP paket colokan langsung

Prinsip pengemasan DIP dan SIP

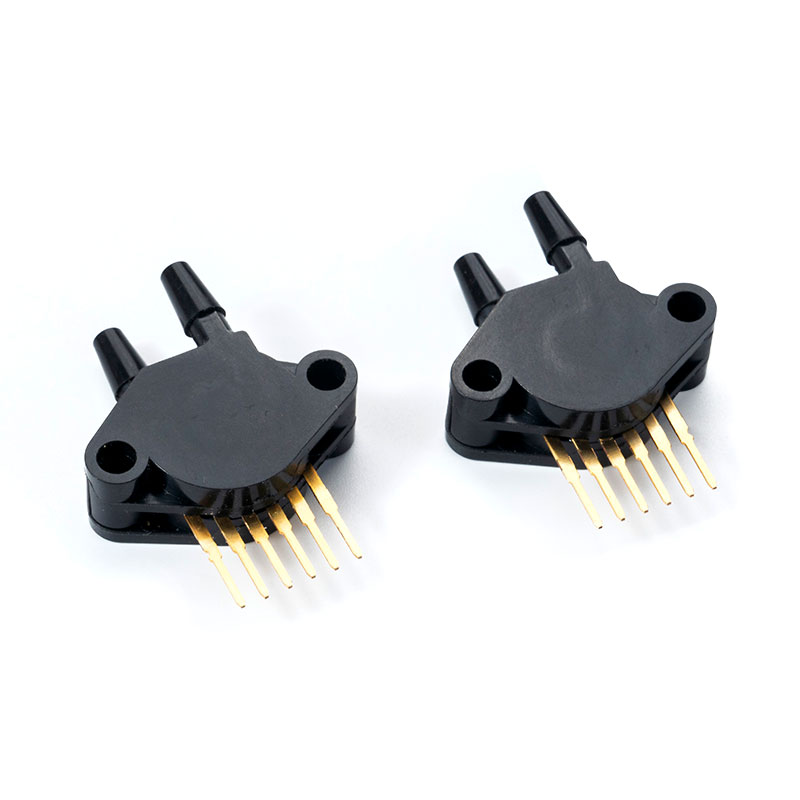

A paket colokan langsung sensor tekanan DIP/SIP mendapatkan namanya dari metode enkapsulasi dan koneksinya. Itu paket gdana in-line (DIP) memiliki dua baris pin yang memanjang tegak lurus dari kedua sisi kemasan, memungkinkan sensor dimasukkan langsung ke lubang papan sirkuit dan disolder dengan aman. Desain ini menawarkan stabilitas mekanik yang kuat dan kedanalan kontak listrik yang sangat baik , sehingga cocok untuk sistem kontrol industri dan peralatan pengujian yang sering memerlukan penanganan atau paparan getaran.

Sebaliknya, paket in-line tunggal (SIP) menggunakan satu baris pin yang disejajarkan secara vertikal di satu sisi. Meskipun memberikan kemudahan penyisipan serupa, enkapsulasi SIP menawarkan efisiensi ruang yang lebih baik , yang ideal untuk aplikasi dengan area papan terbatas namun jarak ketinggian sedang. Dalam kedua bentuk kemasan, desain colokan langsung memastikan instalasi mudah, konektivitas stabil , dan debugging yang efisien , menyederhanakan integrasi ke dalam arsitektur sistem yang ada.

Bagaimana suhu mempengaruhi akurasi sensor tekanan

Sensor tekanan mengandalkan konversi tekanan mekanis menjadi sinyal listrik. dalam sebuah paket colokan langsung sensor tekanan DIP/SIP , elemen penginderaan—biasanya chip piezoresistif berbasis MEMS—merespon tekanan yang diberikan dengan mengubah resistansinya. Perubahan ini kemudian diterjemahkan menjadi tegangan keluaran atau sinyal digital.

Namun, variasi suhu dapat mendistorsi karakteristik listrik ini dalam beberapa cara:

1. Ekspansi dan kontraksi material – Variasi suhu mengubah dimensi fisik diafragma dan substrat sensor, sedikit mengubah distribusi regangan dan menyebabkan pergeseran keluaran.
2. Perlawanan melayang – Elemen resistif dalam struktur MEMS menunjukkan perubahan resistansi yang bergantung pada suhu, sehingga menimbulkan kesalahan offset pada sinyal keluaran.
3. Pergeseran titik nol dan rentang – Ini adalah salah satu sumber ketidakakuratan yang paling umum; nilai keluaran nol dan keluaran skala penuh sensor bergeser seiring perubahan suhu.
4. Ketidaksesuaian tekanan termal – Bahan berbeda yang digunakan dalam pengemasan, solder, dan silikon memiliki koefisien muai panas yang berbeda-beda. Akumulasi tegangan yang tidak merata dapat mempengaruhi linearitas dan stabilitas sensor dalam jangka panjang.

Tanpa efektif kompensasi suhu , bahkan sensor tekanan MEMS berkualitas tinggi dapat menampilkan tampilan yang nyata penyimpangan suhu , mengorbankan presisi dan pengulangannya.

Prinsip kompensasi suhu

Kompensasi suhu mengacu pada proses koreksi keluaran sensor untuk meminimalkan pengaruh fluktuasi suhu terhadap akurasi pengukuran. Di paket colokan langsung sensor tekanan DIP/SIP , ini melibatkan strategi perangkat keras dan perangkat lunak.

Kompensasi perangkat keras

Kompensasi suhu berbasis perangkat keras menggunakan sirkuit atau bahan tambahan dengan koefisien suhu yang berlawanan untuk menstabilkan keluaran. Resistor presisi, termistor, atau jaringan penyeimbang jembatan khusus dapat menyesuaikan jalur sinyal secara dinamis.

Kompensasi perangkat lunak

Teknik berbasis perangkat lunak menggunakan mikrokontroler atau algoritma kalibrasi untuk mengoreksi data berdasarkan pembacaan suhu yang dikumpulkan selama pengoperasian. Melalui pemodelan matematis dan koreksi waktu nyata, sistem ini secara efektif menyelaraskan keluaran sensor pada rentang suhu penuh.

Di Wuxi Mems Tech Co., Ltd. , semua produk mengalami kalibrasi nol/skala penuh , penyimpangan suhu testing , dan evaluasi stabilitas jangka panjang sebelum pengiriman. Hal ini memastikan setiap paket colokan langsung sensor tekanan DIP/SIP mempertahankan kinerja yang akurat bahkan dalam kondisi termal yang berubah dengan cepat.

Kompensasi suhu dan proses kalibrasi

Itu kompensasi suhu proses melibatkan beberapa tahap yang dirancang untuk membentuk perilaku keluaran yang stabil di seluruh rentang suhu penuh.

1. Karakterisasi

Sensor pertama-tama diuji dalam kondisi terkendali untuk mencatat bagaimana keluarannya bervariasi pada berbagai suhu. Titik data dikumpulkan dari suhu di bawah nol hingga suhu tinggi untuk membangun profil kesalahan.

2. Pemodelan

Berdasarkan data ini, para insinyur mengembangkan model kompensasi yang menggambarkan hubungan antara suhu dan deviasi keluaran.

3. Implementasi

Ituse models are implemented through either analog circuitry (e.g., resistive balancing networks) or digital control (e.g., microcontroller-based compensation).

4. Verifikasi

Masing-masing paket colokan langsung sensor tekanan DIP/SIP biasanya dievaluasi ulang setelah kompensasi untuk memastikan bahwa keluaran tetap dalam batas akurasi yang ditentukan ±1,5% VFSS untuk seri standar dan hingga ±1,0% untuk versi presisi tinggi.

Dampak kompensasi suhu terhadap akurasi sensor

Kompensasi suhu secara signifikan meningkatkan akurasi, stabilitas, dan umur a paket colokan langsung sensor tekanan DIP/SIP . Dampaknya dapat diringkas dalam tabel berikut:

Melalui proses ini, sensor kompensasi memberikan pengukuran penting yang stabil dan presisi otomasi industri , pemantauan medis , dan sistem kendali otomotif .

Kompensasi suhu dalam aplikasi industri

Dalam otomasi industri, mesin sering kali beroperasi dalam kondisi termal yang berfluktuasi karena konsumsi daya yang tinggi dan paparan lingkungan. Sistem seperti pompa hidrolik, kompresor udara, dan peralatan pneumatik memerlukan sensor yang dapat menjaga pembacaan tekanan yang akurat meskipun variasi suhu.

A paket colokan langsung sensor tekanan DIP/SIP dengan kompensasi suhu jangkauan penuh memastikan sinyal keluaran yang stabil , memungkinkan loop kontrol yang presisi dan mengurangi waktu henti yang disebabkan oleh kalibrasi ulang sensor. Wuxi Mems Tech Co., Ltd. terintegrasi desain anti-interferensi dan penyimpangan suhu correction dalam sensor kelas industrinya, mendukung pemantauan yang konsisten di lingkungan yang keras.

Itu result is enhanced keandalan sistem , mengurangi frekuensi perawatan, dan mengoptimalkan efisiensi proses—faktor kunci dalam otomatisasi manufaktur modern.

Kompensasi suhu pada alat kesehatan

Kontrol suhu sangat penting dalam sistem medis, karena ketidakakuratan sensor sekecil apa pun dapat berdampak pada keselamatan pasien. Perangkat seperti ventilator, pompa infus, dan monitor tekanan darah bergantung pada deteksi tekanan yang stabil di rentang lingkungan yang luas.

Dikompensasi paket colokan langsung sensor tekanan DIP/SIPs menyediakan kinerja drift rendah , memastikan pembacaan tetap akurat selama pengoperasian jangka panjang. Sensor yang dirancang oleh Wuxi Mems Tech Co., Ltd. penawaran respon cepat, ukuran kompak, dan pengulangan yang tinggi , memungkinkan integrasi ke dalam sirkuit medis yang kompleks.

Bagi teknisi perangkat medis, sensor dengan kompensasi suhu menyederhanakan kalibrasi sistem dan menjaga akurasi bahkan pada suhu ruangan atau tubuh yang bervariasi, memastikan hasil diagnostik dan terapeutik yang andal.

Kompensasi suhu di lingkungan otomotif

Sistem otomotif dihadapkan pada beberapa kondisi pengoperasian yang paling ekstrem—mulai dari musim dingin yang membekukan hingga suhu ruang mesin yang melebihi 100°C. Di lingkungan ini, paket colokan langsung sensor tekanan DIP/SIPs memainkan peran penting dalam kontrol bahan bakar , sistem pengereman , dan pemantauan emisi .

Kompensasi suhu yang efektif memastikan sensor memberikan pembacaan yang konsisten meskipun terjadi fluktuasi. Wuxi Mems Tech Co., Ltd. penawarans automotive-grade MEMS pressure sensors that maintain ±1,0% accuracy dari -40°C hingga 150°C , memastikan presisi di seluruh rentang pengoperasian kendaraan.

Stabilitas seperti itu difasilitasi oleh efisiensi bahan bakar yang lebih baik , peningkatan keamanan , dan memperpanjang umur mesin , menyoroti peran kompensasi termal yang sangat diperlukan dalam elektronik otomotif modern.

Kompensasi suhu pada elektronik konsumen

Seiring berkembangnya produk konsumen menuju miniaturisasi dan konektivitas cerdas, paket colokan langsung sensor tekanan DIP/SIPs semakin terintegrasi ke dalam sistem kompak seperti toilet pintar, pemurni air, penyedot debu robotik, dan pemurni udara .

Ituse devices demand quick pressure response and consistent accuracy in various household temperature conditions. Sensors with kompensasi suhu proses penuh memungkinkan kontrol aliran udara atau air yang tepat, berkontribusi pada keduanya efisiensi energi dan pengalaman pengguna yang ditingkatkan .

Dengan mendukung antarmuka analog dan digital seperti komunikasi I²C , sensor dengan mudah diintegrasikan ke dalam beragam arsitektur produk, memberikan fleksibilitas produsen rumah pintar bertujuan untuk mengoptimalkan fungsionalitas dan biaya.

Kontrol manufaktur dan jaminan kualitas

Di Wuxi Mems Tech Co., Ltd. , ketepatan masing-masing paket colokan langsung sensor tekanan DIP/SIP dipertahankan melalui a jalur produksi terstandar dengan kemampuan internal yang lengkap, termasuk pengemasan, penyolderan, kalibrasi suhu, dan pengujian proses penuh .

Setiap produk tunduk pada kalibrasi nol/skala penuh dan evaluasi stabilitas jangka panjang , memastikan konsistensi di seluruh batch produksi. Fasilitas manufaktur seluas 2.000 m² memungkinkan volume produksi sambil tetap menjaga ketat kepatuhan kualitas ISO dan standar RoHS .

Disiplin manufaktur yang ketat ini memastikan bahwa sensor dengan kompensasi suhu tidak hanya mencapai akurasi awal yang unggul namun juga mempertahankan stabilitas selama masa operasional yang lebih lama.

Mengapa kompensasi suhu menentukan kualitas sensor

Itu accuracy of a paket colokan langsung sensor tekanan DIP/SIP tidak terlepas dari kemampuannya menangani variasi suhu secara efektif. Kompensasi memastikan:

• Keluaran sinyal yang konsisten pada berbagai kondisi lingkungan.
• Umur operasional yang diperpanjang karena berkurangnya tekanan termal.
• Peningkatan keandalan produk dalam industri yang menuntut.
• Mengurangi biaya kalibrasi ulang dan system downtime.

Pada akhirnya, kompensasi suhu mengubah sensor dari sebuah komponen menjadi a instrumen pengukuran presisi , mampu mendukung aplikasi penting di mana penyimpangan kecil sekalipun dapat membahayakan kinerja.

Kesimpulan

Kompensasi suhu adalah landasan kinerja sensor tekanan. Di sebuah paket colokan langsung sensor tekanan DIP/SIP , hal ini memastikan presisi mekanis diimbangi dengan stabilitas termal, memungkinkan keluaran data yang akurat, berulang, dan andal dalam berbagai kondisi pengoperasian.

Itu approach adopted by Wuxi Mems Tech Co., Ltd. —mulai dari desain MEMS yang canggih dan kalibrasi menyeluruh hingga pengujian ketat dan kontrol proses—menunjukkan dedikasi perusahaan untuk mencapai akurasi yang konsisten di seluruh aplikasi. Baik dalam otomasi industri, perangkat medis, sistem otomotif, atau perangkat elektronik konsumen cerdas, sensor kompensasi ini menjaga stabilitas di tempat yang paling mengutamakan presisi.

Dengan mengintegrasikan kompensasi suhu yang komprehensif ke dalam setiap tahap produksi, itu paket colokan langsung sensor tekanan DIP/SIP memberikan kinerja pengukuran yang dapat diandalkan, memenuhi tuntutan sistem cerdas modern yang semakin meningkat dan memastikan keseimbangan di antara keduanya akurasi, daya tahan, dan kemampuan beradaptasi .
