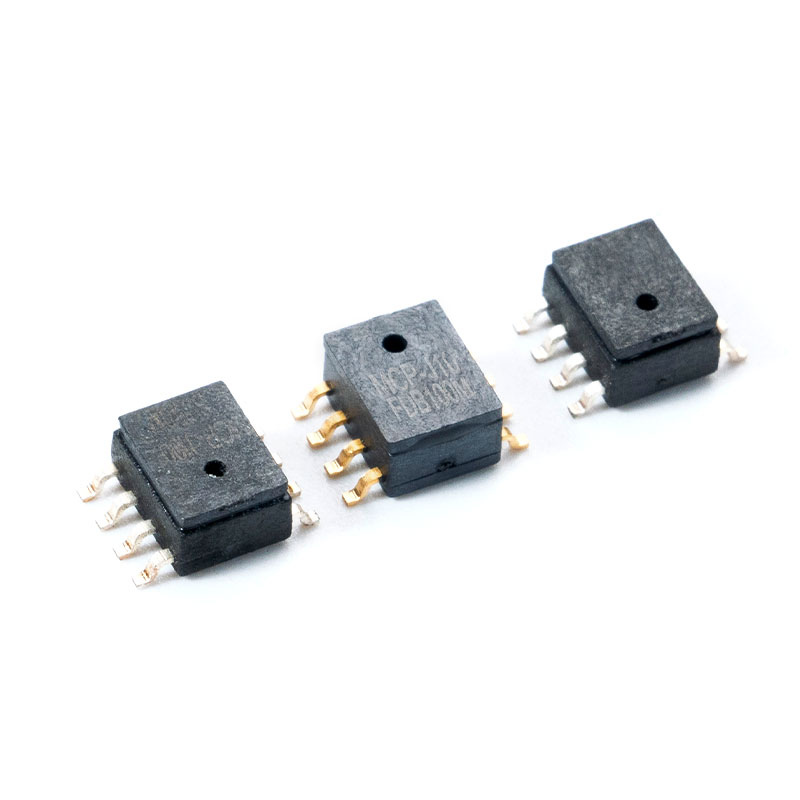

Apa Itu Sensor Tekanan Absolut?

Sebuah sensor tekanan absolut adalah transduser yang mengukur tekanan relatif terhadap vakum sempurna (0 Pa), bukan relatif terhadap tekanan atmosfer atau tekanan referensi lainnya. Hal ini membuatnya berbeda secara mendasar dari sensor pengukur atau sensor diferensial, dan secara unik cocok untuk aplikasi di mana fluktuasi atmosfer dapat menyebabkan kesalahan pengukuran yang tidak dapat diterima. Dari altimetri ruang angkasa hingga sistem HVAC industri, sensor tekanan absolut adalah landasan rekayasa pengukuran presisi.

Panduan ini mencakup segala hal yang perlu diketahui oleh para insinyur, spesialis pengadaan, dan integrator sistem—mulai dari prinsip pengoperasian dan data perbandingan hingga kriteria pemilihan khusus aplikasi dan opsi penerapan berbiaya rendah.

1. Bagaimana Cara Kerja Sensor Tekanan Absolut?

1.1 Prinsip Kerja Diti

Sebuah sensor tekanan absolut berisi ruang referensi tertutup yang dievakuasi ke vakum hampir sempurna (biasanya <10⁻³ Pa). Diafragma penginderaan—biasanya terbuat dari silikon, baja tahan karat, atau keramik—berdefleksi sebagai respons terhadap tekanan proses yang diterapkan di satu sisi. Lendutan mekanis ini diubah menjadi sinyal listrik menggunakan salah satu dari beberapa metode transduksi:

• Piezoresistif : Pengukur regangan pada diafragma mengubah resistansi secara proporsional terhadap defleksi. Paling umum pada sensor berbasis MEMS karena sensitivitasnya yang tinggi dan biaya yang rendah.
• kapasitif : Defleksi mengubah kapasitansi antara diafragma dan elektroda tetap. Menawarkan stabilitas jangka panjang yang sangat baik dan penyimpangan suhu rendah.
• Piezoelektrik : Menghasilkan muatan di bawah tekanan dinamis. Paling cocok untuk pengukuran sementara cepat, bukan tekanan statis.
• Resonansi : Tekanan mengubah frekuensi resonansi elemen yang bergetar. Akurasi tinggi tetapi biaya lebih tinggi.

Outputnya kemudian dikondisikan melalui sirkuit ASIC onboard yang memberikan kompensasi suhu, koreksi offset titik nol, dan amplifikasi sinyal—menghasilkan output analog (0–5 V, 4–20 mA) atau digital (I²C, SPI) yang dikalibrasi.

1.2 Mutlak vs Pengukur vs Diferensial — Perbedaan Utama

Memahami perbedaan antara jenis sensor sangat penting untuk desain sistem yang benar. Sementara sensor pengukur mengukur tekanan relatif terhadap atmosfer sekitar dan sensor diferensial membandingkan dua tekanan proses, an sensor tekanan absolut vs gauge pressure sensor perbandingan mengungkapkan perbedaan titik referensi mendasar yang mempengaruhi akurasi pengukuran di lingkungan variabel ketinggian atau iklim variabel.

1.3 Mengapa Referensi Vakum Penting

Ruang referensi vakum yang tertutup inilah yang memungkinkan pengukuran absolut. Tidak seperti sensor pengukur, yang menggunakan lubang ventilasi yang terbuka ke atmosfer, an sensor tekanan absolut kebal terhadap pergeseran barometrik, variasi ketinggian, dan perubahan atmosfer musiman. Hal ini tidak dapat dinegosiasikan dalam aplikasi seperti altimetri penerbangan, di mana kesalahan tekanan sebesar 1 hPa di ketinggian dapat menyebabkan kesalahan ketinggian ~8,5 m—margin keselamatan kritis di wilayah udara terkendali.

Pada ventilator medis dan pompa infus, pengukuran tekanan absolut memastikan pemberian obat dan dukungan pernapasan tidak terpengaruh oleh ketinggian rumah sakit atau perubahan tekanan lingkungan selama pengangkutan.

2. Sensor Tekanan Absolut vs Sensor Tekanan Pengukur — Perbandingan Mendalam

2.1 Perbandingan Spesifikasi Berdampingan

Saat mengevaluasi sebuah sensor tekanan absolut vs gauge pressure sensor , para insinyur harus mempertimbangkan tidak hanya titik referensi tetapi juga bagaimana kinerja setiap jenis di seluruh parameter metrologi utama. Tabel di bawah ini merangkum spesifikasi lembar data umum untuk perangkat berbasis MEMS yang sebanding dalam rentang 0–10 bar:

2.2 Kapan Memilih Absolut Dibanding Gauge

Pilih sebuah sensor tekanan absolut kapan:

• Aplikasi ini beroperasi pada berbagai ketinggian atau lokasi dengan tekanan barometrik berbeda (misalnya, peralatan seluler, pesawat terbang, drone).
• Ketertelusuran pengukuran hingga standar absolut (satuan SI: Pascal) diperlukan untuk kepatuhan terhadap peraturan—umumnya dalam sertifikasi medis dan kedirgantaraan.
• Pemantauan vakum atau pengendalian proses sub-atmosfer diperlukan (misalnya, manufaktur semikonduktor, pengeringan beku).
• Pencatatan data jangka panjang memerlukan garis dasar yang stabil dan bebas penyimpangan yang tidak terpengaruh oleh perubahan cuaca sehari-hari.

Sensor pengukur tetap menjadi pilihan utama dalam sistem hidrolik dan pneumatik loop tertutup di mana tekanan relatif terhadap atmosfer merupakan kuantitas teknik yang relevan (misalnya, inflasi ban, tekanan boiler).

2.3 Kesalahpahaman Umum

• Kesalahpahaman: "Sensor absolut terbaca 0 di lingkungan sekitar." – Mereka tidak melakukannya. Di permukaan laut, sensor absolut menunjukkan ~101,325 kPa. Hanya sensor pengukur yang membaca 0 di lingkungan sekitar.
• Kesalahpahaman: "Sensor absolut selalu lebih akurat." — Akurasi bergantung pada desain dan kalibrasi, bukan jenis referensi. Sensor pengukur dapat mencapai akurasi yang sama atau lebih baik untuk pengukuran relatif.
• Kesalahpahaman: "Sebuahda dapat mengubah sensor pengukur menjadi sensor absolut dengan menambahkan tekanan atmosfer." — Ini hanya berfungsi jika tekanan atmosfer diketahui dan stabil, sehingga tidak dapat digunakan pada aplikasi seluler atau di ketinggian.

3. Aplikasi Utama Berdasarkan Industri

3.1 Sensor Tekanan Absolut untuk Aplikasi Altimeter

Itu sensor tekanan absolut for altimeter applications adalah salah satu kasus penggunaan yang paling menuntut secara teknis. Altimeter pesawat mengandalkan model International Standard Atmospheric (ISA), yang mendefinisikan hubungan tekanan-ketinggian yang dapat diprediksi: tekanan berkurang sekitar 1,2 hPa per kenaikan ketinggian 10 m di permukaan laut.

Untuk avionik bersertifikat, sensor harus memenuhi standar lingkungan DO-160G dan tingkat jaminan perangkat lunak RTCA/DO-178C. Spesifikasi utamanya meliputi:

• Kisaran tekanan: 10–110 kPa (mencakup ketinggian dari -500 m hingga ~30.000 m)
• Resolusi: <1 Pa (setara dengan resolusi ketinggian ~8 cm)
• Kompensasi suhu: -55°C hingga 85°C
• Ketahanan guncangan dan getaran per MIL-STD-810

Drone dan UAV tingkat konsumen menggunakan sensor barometrik MEMS yang berbiaya lebih rendah (misalnya, resolusi 24-bit, antarmuka I²C) yang masih mencapai akurasi ketinggian <±1 m dalam kondisi tenang, cukup untuk kontrol penerbangan otomatis dan fungsi kembali ke rumah.

3.2 Sensor Tekanan Absolut untuk Sistem HVAC

In sensor tekanan absolut for HVAC systems , peran utamanya adalah memantau tekanan zat pendingin di sirkuit kompresor, ruang suplai dan pengembalian unit penanganan udara (AHU), dan sistem otomasi gedung (BAS). Tidak seperti pemantauan tekanan diferensial filter (yang menggunakan sensor diferensial), manajemen sirkuit zat pendingin memerlukan tekanan absolut untuk menghitung panas berlebih dan subpendingin zat pendingin secara akurat menggunakan diagram tekanan-entalpi (P-H).

3.3 Alat Kesehatan

Kelas medis sensor tekanan absolut tertanam dalam ventilator, mesin anestesi, pompa infus, monitor tekanan darah, dan peralatan dialisis. Persyaratan peraturan (IEC 60601-1, ISO 80601) mewajibkan biokompatibilitas untuk material yang bersentuhan dengan fluida, kompatibilitas elektromagnetik (EMC), dan ketertelusuran kalibrasi yang ketat.

Karakteristik sensor medis utama:

• Akurasi: ±0,1% FS atau lebih baik, dengan kalibrasi yang dapat dilacak NIST
• Penyimpangan jangka panjang: <±0,05% FS/tahun
• Kompatibilitas media: campuran garam, oksigen, gas anestesi
• Output: Digital (I²C/SPI) dengan kompensasi suhu onboard lebih disukai untuk arsitektur tertanam modern

3.4 Sistem Otomotif

Aplikasi otomotif dari sensor tekanan absolut termasuk sensor tekanan absolut manifold (MAP), sistem pemantauan tekanan ban (TPMS, meskipun biasanya berupa pengukur), tekanan peningkatan turbocharger, dan tekanan uap tangki bahan bakar. Sensor MAP sangat penting untuk injeksi bahan bakar unit kontrol mesin (ECU) dan perhitungan waktu pengapian. Kendaraan tersebut harus selamat dari kualifikasi MEA-Q100 Kelas 1 (−40°C hingga 125°C), getaran tinggi, dan paparan uap bahan bakar.

• Rentang pengoperasian: 10–400 kPa absolut (mencakup ruang hampa saat idle melalui peningkatan maksimum)
• Output: Analog rasiometrik (0,5–4,5 V) atau protokol digital SENT
• Waktu respons: <1 mdtk untuk peristiwa mesin dinamis

3.5 Sensor Tekanan Absolut Berbiaya Rendah untuk Proyek Arduino

Itu rise of open-source hardware has created strong demand for a sensor tekanan absolut berbiaya rendah Arduino -solusi yang kompatibel. Sensor ini—biasanya perangkat barometrik MEMS dengan keluaran I²C atau SPI—memungkinkan stasiun cuaca, pencatat ketinggian, navigasi dalam ruangan, dan proyek drone dengan biaya minimal.

Sensor barometrik absolut MEMS populer yang digunakan dalam ekosistem Arduino menawarkan:

• Kisaran tekanan: 300–1100 hPa (mencakup ketinggian dari -500 m hingga ~9.000 m)
• Antarmuka: I²C (mode cepat 400 kHz) atau SPI
• Resolusi: ADC 24-bit, resolusi <0,18 Pa dalam mode resolusi ultra-tinggi
• Tegangan suplai: 1,8–5 V (kompatibel dengan logika 3,3 V)
• Paket: LGA-8, QFN, atau modul breakout untuk pembuatan prototipe
• Konsumsi saat ini: <1 µA dalam mode tidur (penting untuk node IoT bertenaga baterai)

4. Cara Memilih Sensor Tekanan Absolut yang Tepat

4.1 Spesifikasi Utama yang Perlu Dievaluasi

Memilih yang benar sensor tekanan absolut memerlukan evaluasi sistematis di beberapa dimensi spesifikasi. Insinyur harus menghindari spesifikasi yang berlebihan (yang menyebabkan biaya) dan spesifikasi yang terlalu rendah (yang menyebabkan kegagalan di lapangan).

4.2 Kriteria Seleksi Arduino dan Sistem Tertanam

Untuk a sensor tekanan absolut berbiaya rendah Arduino atau aplikasi mikrokontroler tertanam, prioritasnya beralih ke kompatibilitas antarmuka, konsumsi daya, dan faktor bentuk. Pertimbangkan:

• Tingkat tegangan antarmuka : Pastikan level logika I²C/SPI cocok dengan MCU Anda (3,3 V atau 5 V). Banyak sensor MEMS yang asli 3,3 V; gunakan pemindah level jika menghubungkan ke Arduino Uno 5 V.
• Dukungan perpustakaan : Ketersediaan perpustakaan Arduino yang dikonfirmasi secara drastis mengurangi waktu pengembangan.
• Sensor suhu dalam chip : Kebanyakan sensor barometrik MEMS menyertakan sensor suhu terintegrasi untuk kompensasi dan pemantauan fungsi ganda.
• Tingkat pengambilan sampel : Untuk stasiun cuaca, 1 Hz sudah cukup. Untuk mempertahankan ketinggian di UAV, diperlukan 25–100 Hz.
• Mode tidur dan siaga : Penting untuk aplikasi bertenaga baterai yang menargetkan pengoperasian bertahun-tahun pada sel koin atau paket LiPo kecil.

4.3 Pengorbanan Harga vs Kinerja

Itu cost of an sensor tekanan absolut timbangan dengan akurasi, sertifikasi, kompatibilitas media, dan pengemasan. Memahami trade-off ini membantu tim pengadaan dan arsitek sistem menyeimbangkan anggaran dengan persyaratan teknik.

5. Tentang MemsTech — Mitra Sensor Tekanan MEMS Tepercaya Anda

5.1 Didirikan di Wuxi, Dibangun untuk Inovasi

Didirikan pada tahun 2011 dan berlokasi di Distrik Teknologi Tinggi Nasional Wuxi—pusat inovasi IoT di Tiongkok—MemsTech adalah perusahaan yang mengkhususkan diri dalam penelitian dan pengembangan, produksi, dan penjualan sensor tekanan MEMS. Distrik Teknologi Tinggi Nasional Wuxi telah memantapkan dirinya sebagai salah satu ekosistem utama di Asia untuk manufaktur semikonduktor dan MEMS, memberikan MemsTech akses ke sumber daya fabrikasi tingkat lanjut, kemitraan penelitian, dan infrastruktur rantai pasokan yang penting untuk produksi sensor bervolume tinggi dan berkualitas tinggi.

5.2 Produk dan Industri yang Dilayani

MemsTech sensor tekanan absolut lini produk mencakup berbagai rentang tekanan, jenis keluaran, dan opsi pengemasan yang dirancang untuk melayani pelanggan B2B di seluruh:

• Medis : Sensor yang dirancang untuk peralatan pernapasan, sistem infus, dan instrumen diagnostik—sesuai dengan persyaratan manajemen mutu ISO 13485.
• Otomotif : Sensor tekanan MEMS memenuhi kualifikasi AEC-Q100 Kelas 1 untuk pemantauan tekanan manifold, uap bahan bakar, dan sistem rem.
• Elektronik Konsumen : Sensor MEMS yang ringkas dan berdaya rendah untuk ponsel cerdas, perangkat rumah pintar, perangkat yang dapat dikenakan, dan node IoT.

5.3 Mengapa Tim Pengadaan dan Mitra Grosir Memilih MemsTech

• Kemampuan R&D profesional : Desain MEMS internal dan rekayasa proses memungkinkan solusi khusus untuk pelanggan OEM dan ODM.
• Manajemen produksi ilmiah : Jalur manufaktur yang dikontrol ISO dengan kontrol proses statistik (SPC) memastikan hasil dan kualitas yang konsisten dalam skala besar.
• Pengemasan dan pengujian yang ketat : Setiap sensor menjalani kalibrasi penuh dan pengujian fungsional sebelum pengiriman, dengan tersedia penyaringan HTOL 100% (Masa Operasi Suhu Tinggi) opsional.
• Penetapan harga yang kompetitif : Integrasi vertikal dan efisiensi volume produksi memungkinkan MemsTech memberikan solusi penginderaan berkinerja tinggi dan hemat biaya yang mengurangi total biaya BOM sistem tanpa mengorbankan keandalan.

6. Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apa perbedaan mendasar antara sensor tekanan absolut dan sensor tekanan pengukur?

Sebuah sensor tekanan absolut mengukur tekanan relatif terhadap vakum sempurna (0 Pa). Sensor tekanan pengukur mengukur tekanan relatif terhadap tekanan atmosfer lokal, yang bervariasi menurut ketinggian dan cuaca. Akibatnya, sebuah sensor tekanan absolut vs gauge pressure sensor perbandingan menunjukkan bahwa sensor absolut memberikan pengukuran yang stabil dan tidak bergantung pada lokasi, sedangkan sensor pengukur lebih sesuai jika besaran teknik yang diinginkan adalah tekanan di atas atau di bawah tekanan sekitar—seperti inflasi ban atau tekanan tangki relatif terhadap atmosfer.

Q2: Bagaimana cara kerja sensor tekanan absolut dalam aplikasi altimeter?

Dalam sebuah sensor tekanan absolut for altimeter applications , sensor mengukur tekanan barometrik aktual atmosfer di pesawat atau ketinggian UAV saat ini. Dengan menggunakan model Atmosfer Standar Internasional (ISA)—di mana tekanan berkurang sekitar 1,2 hPa per peningkatan ketinggian 10 m di ketinggian rendah—sistem ini mengubah pembacaan tekanan menjadi nilai ketinggian. Referensi vakum tersegel di dalam sensor memastikan pengukuran ini tidak terpengaruh oleh tekanan kabin atau cuaca lokal, sehingga memberikan sinyal ketinggian yang stabil dan berulang untuk sistem kontrol penerbangan.

Q3: Dapatkah sensor tekanan absolut berbiaya rendah digunakan dengan Arduino untuk pengukuran ketinggian DIY?

Ya. SEBUAH sensor tekanan absolut berbiaya rendah Arduino -Perangkat MEMS yang kompatibel—biasanya sensor barometrik I²C 24-bit—dapat mencapai resolusi ketinggian lebih baik dari 0,5 m di udara diam. Arduino membaca data tekanan mentah melalui I²C, menerapkan rumus hipsometrik (atau perkiraan ISA yang disederhanakan), dan menampilkan ketinggian dalam meter. Untuk hasil terbaik, lakukan kalibrasi tekanan lokal di permukaan tanah sebelum setiap sesi, karena tekanan absolut di permukaan laut bervariasi setiap hari sebesar ±2–3 hPa karena cuaca, yang berarti kesalahan ketinggian ±17–25 m tanpa koreksi.

Q4: Spesifikasi apa yang paling penting ketika memilih sensor tekanan absolut untuk sistem HVAC?

For sensor tekanan absolut for HVAC systems aplikasi, spesifikasi yang paling penting adalah: (1) rentang tekanan —harus menutupi seluruh tekanan pengoperasian zat pendingin termasuk transien; (2) kompatibilitas media —bahan yang dibasahi harus kompatibel dengan zat pendingin seperti R-410A, R-32, atau R-134a; (3) pita kesalahan total (TEB) pada rentang suhu pengoperasian penuh; (4) antarmuka keluaran —Loop arus 4–20 mA lebih disukai untuk kabel panjang dalam sistem gedung; dan (5) perlindungan masuknya —IP67 minimum untuk lingkungan ruang peralatan yang terkena kelembapan dan bahan pembersih.

Q5: Bagaimana sensor tekanan absolut menjaga akurasi sepanjang masa pakainya?

Stabilitas jangka panjang di suatu sensor tekanan absolut tergantung pada integritas ruang referensi vakum yang disegel, ketahanan mulur bahan diafragma, dan kualitas algoritma kompensasi ASIC. Sensor MEMS berkualitas tinggi mencapai stabilitas jangka panjang ±0,1% FS per tahun atau lebih baik. Untuk menjaga akurasi tersertifikasi, sensor harus dikalibrasi ulang secara berkala—biasanya setiap 1–3 tahun bergantung pada persyaratan peraturan aplikasi. Dalam aplikasi penting (medis, ruang angkasa), produsen harus memberikan sertifikat kalibrasi yang dapat dilacak NIST dan mempublikasikan data karakterisasi penyimpangan.
