Bagaimana Cara Kerja Sensor Tekanan Mobil?

Sensor tekanan untuk mobil

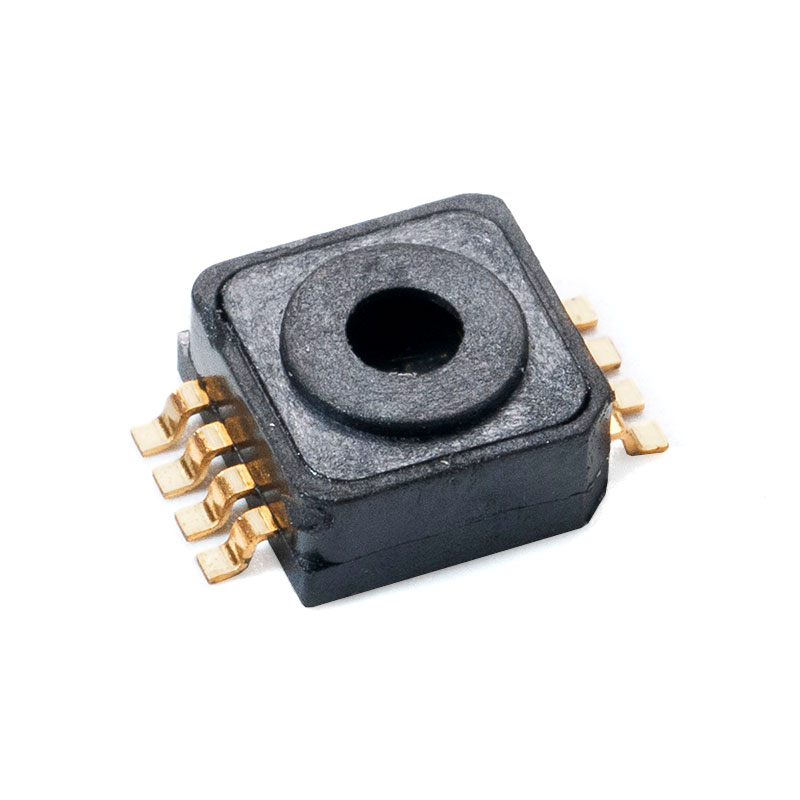

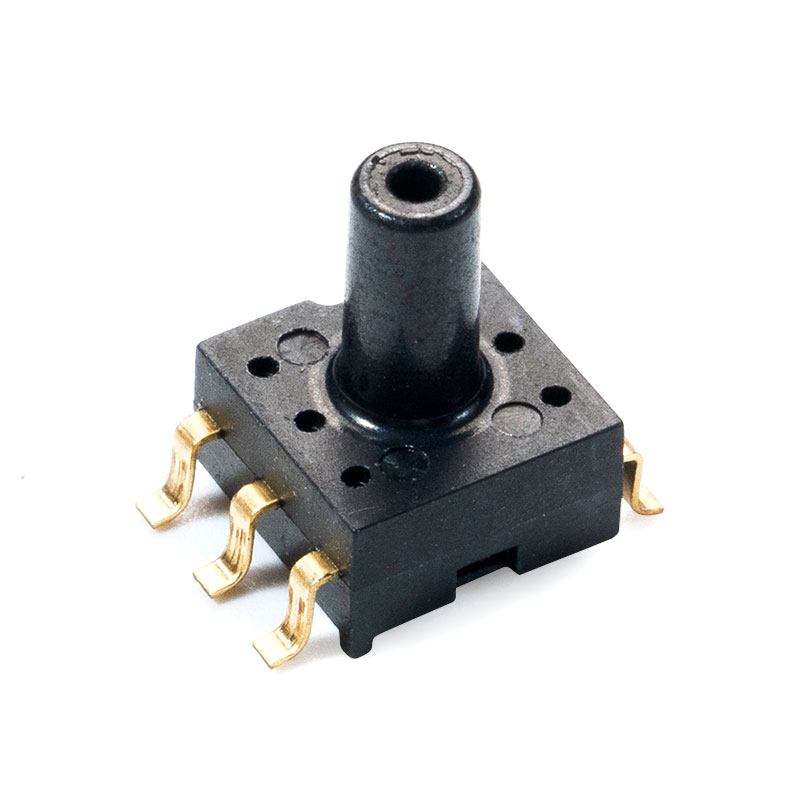

Pada intinya, a Sensor tekanan untuk mobil adalah perangkat elektromekanis yang dirancang untuk mengukur gaya yang diberikan oleh cairan atau gas dalam berbagai sistem kendaraan. Peran mendasarnya adalah mengubah tekanan fisik ini menjadi sinyal listrik, biasanya tegangan atau frekuensi, yang dapat diinterpretasikan oleh Unit Kontrol Mesin (ECU) mobil atau komputer terpasang lainnya. Anggap saja sebagai sistem saraf mobil, yang terus-menerus mengirimkan data real-time tentang kondisi internal. Tanpa aliran informasi yang berkelanjutan ini, teknologi otomotif modern—injeksi bahan bakar, pengendalian emisi, fitur keselamatan canggih—tidak akan mungkin terjadi.

1. Apa itu a Sensor tekanan untuk mobil dan Mengapa Penting?

Pentingnya sensor-sensor ini tidak dapat dilebih-lebihkan. Mereka adalah pahlawan tanpa tanda jasa yang memastikan mobil Anda berjalan efisien, aman, dan bersih. Misalnya, dengan mengukur tekanan manifold, ECU dapat menghitung jumlah bahan bakar yang tepat untuk diinjeksikan untuk pembakaran optimal, yang secara langsung berdampak pada tenaga dan penghematan bahan bakar. Dalam sistem keselamatan seperti ABS dan airbag, sensor tekanan menyediakan data instan yang diperlukan untuk melakukan intervensi penyelamatan jiwa dalam hitungan milidetik. Intinya, mereka mengubah kendaraan Anda dari mesin mekanis murni menjadi sistem yang cerdas dan responsif, menjadikannya komponen yang sangat diperlukan dalam desain otomotif kontemporer.

• Mengubah tekanan fisik menjadi sinyal listrik yang dapat dibaca untuk ECU.
• Penting untuk mengoptimalkan kinerja mesin, efisiensi bahan bakar, dan emisi.
• Menyediakan data penting untuk sistem keselamatan aktif dan pasif (ABS, ESC, Airbag).
• Memungkinkan fungsi kompleks kendaraan modern, mulai dari pengatur suhu hingga pemantauan ban.

2. Menyelami Lebih Dalam Jenis dan aplikasi sensor tekanan otomotif

Dunia sensor otomotif sangat luas, namun sensor tekanan termasuk yang paling bervariasi dan banyak digunakan. Memahami berbagai jenis kendaraan adalah kunci untuk mendiagnosis masalah dan menghargai kompleksitas kendaraan Anda. Sensor-sensor ini tidak bisa digunakan untuk semua; masing-masing dirancang dengan cermat untuk lingkungan dan rentang tekanan tertentu. Dari lingkungan ruang mesin yang sangat panas hingga kondisi roda yang terbuka, setiap sensor memainkan peran yang unik. Tampilan komprehensif memperlihatkan jaringan komponen canggih yang bekerja secara harmonis untuk memantau dan mengelola dinamika kendaraan. Bagian ini akan mengeksplorasi kategori-kategori utama, merinci fungsi spesifiknya dan sistem yang diberdayakannya.

2.1 Sensor Manajemen Mesin

2.1.1 Sensor Tekanan Absolut Manifold (MAP).

Sensor MAP adalah landasan manajemen mesin. Ini mengukur tekanan absolut di dalam intake manifold, yang berfluktuasi sesuai beban mesin dan ketinggian. ECU menggunakan data ini, bersama dengan RPM dan suhu, untuk menentukan laju aliran massa udara mesin. Perhitungan ini sangat penting untuk mengatur waktu dan durasi injeksi bahan bakar yang tepat, memastikan pembakaran dan keluaran tenaga yang optimal di semua kondisi berkendara.

2.1.2 Sensor Tekanan Udara Barometrik (BAP).

Seringkali terintegrasi dengan sensor MAP, sensor BAP mengukur tekanan atmosfer sekitar. Pembacaan ini memungkinkan ECU untuk menyesuaikan parameter mesin berdasarkan ketinggian. Ketika kepadatan udara menurun pada ketinggian yang lebih tinggi, sensor BAP membantu ECU melakukan kompensasi dengan mengubah campuran udara-bahan bakar, mencegah hilangnya performa dan menjaga efisiensi.

2.2 Sensor Sistem Keamanan dan Pengendalian

2.2.1 Sensor Sistem Pemantauan Tekanan Ban (TPMS).

Sensor TPMS didedikasikan untuk memantau tekanan udara di dalam setiap ban. Hal ini secara langsung berkontribusi terhadap keselamatan dengan mengingatkan pengemudi akan tekanan angin yang rendah, yang dapat menyebabkan kerusakan ban, penurunan performa pengereman, dan penghematan bahan bakar. Sensor ini biasanya bertenaga baterai dan mengirimkan secara nirkabel ke penerima pusat.

2.2.2 Sensor Tekanan Minyak Rem

Terletak di dalam modul sistem pengereman anti-lock (ABS) atau kontrol stabilitas elektronik (ESC), sensor ini mengukur tekanan hidrolik di saluran rem. Data real-time ini sangat penting bagi ABS untuk memodulasi tekanan rem saat berhenti darurat, mencegah roda terkunci dan memungkinkan pengemudi mempertahankan kendali kemudi.

2.3 Aplikasi Penting Lainnya

2.3.1 Sensor Tekanan Refrigeran AC (A/C).

Sensor ini memonitor tekanan refrigeran pada sisi tinggi dan rendah sistem A/C. Ini mencegah kompresor bekerja jika tekanan terlalu tinggi atau terlalu rendah, melindungi sistem dari kerusakan parah dan memastikan pendinginan kabin yang efisien.

2.3.2 Sensor Tekanan Oli

Sebagai komponen keselamatan yang penting, sensor tekanan oli memantau tekanan oli mesin. Jika tekanan turun di bawah ambang batas aman, hal ini akan memicu lampu peringatan di dasbor, memperingatkan pengemudi akan potensi kerusakan mesin yang dapat terjadi karena pelumasan yang tidak memadai.

3. Pemecahan masalah: Gejala umum sensor pemantau tekanan ban (TPMS) rusak

TPMS yang gagal dapat menjadi sumber frustrasi dan, yang lebih penting, membahayakan keselamatan. Tidak seperti sensor lainnya, kesalahan TPMS sering kali dikomunikasikan langsung kepada pengemudi melalui lampu peringatan khusus. Namun, gejalanya terkadang tidak jelas. Mengenali tanda-tanda spesifik masalah TPMS versus masalah tekanan ban yang sebenarnya adalah langkah pertama dalam pemecahan masalah yang efektif. Sistem ini dirancang agar sensitif, dan kegagalan fungsi dapat terwujud dalam beberapa cara, mulai dari alarm palsu yang terus-menerus hingga kurangnya respons ketika ban benar-benar lemah. Memahami nuansa ini adalah kunci untuk menjaga keselamatan dan ketenangan pikiran Anda di jalan.

3.1 Tanda-tanda di Dasbor Anda

Gejala yang paling jelas terlihat adalah lampu peringatan TPMS itu sendiri. Lampu TPMS yang menyala terus-menerus biasanya menunjukkan bahwa satu atau lebih ban memiliki tekanan rendah. Namun, jika lampu berkedip sekitar 60-90 detik saat Anda menyalakan mobil dan kemudian tetap menyala, ini adalah kode diagnostik khusus yang menunjukkan kerusakan dalam sistem TPMS itu sendiri, seperti baterai sensor mati atau kesalahan pada modul penerima.

3.2 Gejala Fisik yang Dapat Anda Rasakan

Meskipun sensor yang rusak tidak akan mengubah cara mobil mengemudi, rendahnya tekanan ban seharusnya memperingatkan Anda tentang hal itu. Jika Anda melihat mobil tertarik ke satu sisi, terasa "spons" saat penanganan, atau suara dentuman, dan lampu TPMS mati, sensornya mungkin rusak. Sangat penting untuk memeriksa tekanan ban Anda secara manual dengan alat pengukur jika Anda mencurigai adanya masalah penanganan, terlepas dari apa yang tertulis di dasbor.

3.3 Ketidakmampuan untuk Mereset Sistem

Setelah mengisi tekanan ban hingga tekanan yang tepat, sebagian besar kendaraan memerlukan prosedur reset sederhana agar lampu TPMS mati. Jika Anda telah memastikan bahwa semua ban telah terisi angin dengan benar dan melakukan prosedur penyetelan ulang yang benar, namun lampu tetap menyala, ini merupakan indikasi kuat bahwa salah satu sensor tidak berkomunikasi dengan komputer kendaraan.

4. Panduan DIY: Cara menguji sensor tekanan mobil dengan multimeter

Menguji sensor tekanan mobil, seperti sensor MAP, dengan multimeter digital adalah prosedur diagnostik langsung yang dapat menghemat waktu dan uang Anda. Proses ini memungkinkan Anda memverifikasi apakah sensor merespons perubahan tekanan dengan benar dan memberikan sinyal listrik yang tepat ke ECU. Meskipun panduan ini berfokus pada sensor MAP 3 kabel (yang memiliki referensi 5 volt, ground, dan kabel sinyal), prinsip dasarnya dapat diadaptasi untuk sensor tekanan resistansi variabel lainnya. Selalu konsultasikan manual servis kendaraan Anda untuk diagram pengkabelan dan spesifikasi voltase tertentu sebelum Anda mulai. Keselamatan adalah yang terpenting, jadi pastikan mesin mati dan kunci kontak sudah terlepas sebelum memeriksa konektor listrik apa pun.

4.1 Peralatan Penting dan Tindakan Pencegahan Keselamatan

Anda memerlukan multimeter digital, buku panduan servis kendaraan, dan satu set pin pemeriksaan belakang atau probe penusuk halus. Tindakan pencegahan keselamatan termasuk melepaskan terminal baterai negatif untuk mencegah korsleting yang tidak disengaja, memakai kacamata pengaman, dan memastikan ruang mesin sejuk saat disentuh.

4.2 Proses Pengujian Langkah demi Langkah

1. Temukan dan Akses Sensor: Temukan sensor MAP, biasanya pada intake manifold atau dihubungkan melalui selang vakum.
2. Siapkan Multimeter: Atur multimeter Anda untuk membaca Volt DC. Hubungkan kabel hitam ke ground mesin yang baik.
3. Periksa Tegangan Referensi: Dengan kunci ON tetapi mesin OFF, periksa kembali kabel referensi (biasanya 5V) dan kabel ground dengan hati-hati untuk memastikan Anda memiliki suplai 5 volt yang stabil.
4. Keluaran Sinyal Uji: Periksa kembali kabel sinyal. Dengan kunci masih menyala, catat pembacaan voltase saat idle (tanpa vakum). Itu harus sesuai dengan tekanan atmosfer. Kemudian, gunakan pompa vakum genggam ke port vakum sensor. Saat Anda meningkatkan vakum, tegangan keluaran akan berkurang dengan lancar dan proporsional.
5. Bandingkan Bacaan: Bandingkan volumetage pembacaan pada tingkat vakum yang berbeda dengan spesifikasi dalam manual servis Anda. Jika sensor tidak merespons atau pembacaan di luar jangkauan, berarti sensor rusak.

4.3 Menafsirkan Hasil

Jika tegangan keluaran sensor statis, tidak berubah dengan pemberian vakum, atau berada di luar kisaran yang ditentukan, berarti rusak dan harus diganti. Jika tegangan referensi tidak ada, masalahnya terletak pada kabel atau ECU, bukan pada sensor itu sendiri. Tes ini memberikan bukti pasti tentang kesehatan sensor.

5. Penggantian Cerdas: Panduan pembelian: Sensor tekanan mobil OEM vs aftermarket

Ketika sensor tekanan gagal, Anda dihadapkan pada keputusan penting: membeli suku cadang Original Equipment Factory (OEM) atau memilih alternatif purnajual. Pilihan ini sering kali bermuara pada trade-off antara biaya, kualitas, dan kompatibilitas. Suku cadang OEM dibuat oleh produsen kendaraan atau pemasok resminya, menjamin kesesuaian dan fungsi yang sempurna. Suku cadang purnajual diproduksi oleh perusahaan pihak ketiga dan kualitasnya dapat sangat bervariasi. Membuat keputusan yang tepat memerlukan pemahaman pro dan kontra dari masing-masing keputusan. Misalnya, perusahaan seperti Dinamika AutoSense mengkhususkan diri pada sensor purnajual berpresisi tinggi yang seringkali memenuhi atau melampaui standar OEM, menyoroti bahwa lanskap purnajual bukanlah sebuah monolit. Pilihan yang tepat bergantung pada kendaraan Anda, anggaran Anda, dan toleransi Anda terhadap risiko.

5.1 Memahami Sensor OEM (Original Equipment Produsen).

Sensor OEM menawarkan tingkat jaminan tertinggi. Bagian-bagian tersebut sama persis dengan yang digunakan saat mobil dibuat, memastikan kompatibilitas sempurna dengan ECU kendaraan dan titik pemasangan fisik. Keuntungan utama adalah keandalan dan ketenangan pikiran, didukung oleh garansi pabrik kendaraan. Kelemahan utamanya adalah biaya yang jauh lebih tinggi dibandingkan kebanyakan opsi purnajual.

5.2 Menjelajahi Opsi Sensor Purna Jual

Pasar purnajual menyediakan banyak pilihan dengan berbagai titik harga. Produsen aftermarket berkualitas tinggi, seperti Dinamika AutoSense , berinvestasi besar-besaran dalam penelitian dan pengembangan untuk menghasilkan suku cadang yang direkayasa ulang untuk memenuhi atau melampaui spesifikasi OEM. Ini dapat menawarkan nilai luar biasa. Namun, pasar juga mencakup suku cadang berbiaya rendah dan berkualitas rendah yang mungkin rusak sebelum waktunya atau memberikan data yang tidak akurat, yang berpotensi membahayakan kinerja atau efisiensi kendaraan Anda.

5.3 Putusan Akhir: Kerangka Pengambilan Keputusan

Untuk membantu Anda memutuskan, pertimbangkan matriks perbandingan berikut. Ini menguraikan faktor-faktor kunci untuk mempertimbangkan pilihan Anda secara efektif.

6. Apa Selanjutnya? Menjelajahi Tren masa depan dalam teknologi sensor tekanan otomotif

Peran dari Sensor tekanan untuk mobil berkembang pesat, didorong oleh megatren elektrifikasi, otonomi, dan konektivitas. Transduser tekanan sederhana di masa lalu bertransformasi menjadi node cerdas dan multi-fungsi dalam arsitektur elektronik mobil yang kompleks. Sensor masa depan tidak hanya akan lebih akurat dan kuat namun juga akan terintegrasi dengan teknologi lain untuk menghasilkan data yang lebih kaya dan kontekstual. Evolusi ini sangat penting untuk memungkinkan sistem bantuan pengemudi tingkat lanjut (ADAS) dan pengemudian otonom sepenuhnya, dimana pemahaman komprehensif tentang kondisi fisik kendaraan tidak dapat ditawar lagi. Sensor tekanan menjadi penggerak utama kendaraan yang ditentukan perangkat lunak.

6.1 Integrasi dengan IoT dan Komunikasi Vehicle-to-Everything (V2X).

Sensor masa depan akan menjadi bagian integral dari Internet of Things (IoT). Sensor TPMS, misalnya, tidak hanya memperingatkan pengemudi; ia dapat berkomunikasi dengan infrastruktur kota pintar untuk melaporkan bahaya di jalan raya (seperti lubang berlubang yang menyebabkan hilangnya tekanan) atau dengan kendaraan lain (V2V) untuk memperingatkan mereka akan terjadinya deflasi yang tiba-tiba. Berbagi data ini akan meningkatkan keselamatan dan efisiensi lalu lintas secara keseluruhan.

6.2 Kebangkitan Teknologi dan Miniaturisasi MEMS

Teknologi Micro-Electro-Mechanical Systems (MEMS) mengarah pada sensor yang lebih kecil, lebih hemat energi, dan lebih sensitif dibandingkan sebelumnya. Miniaturisasi ini memungkinkan sensor ditempatkan di lokasi baru dan lebih efektif, seperti langsung di dalam karet ban atau diintegrasikan ke dalam paket baterai kendaraan listrik kompak untuk memantau tekanan termal.

6.3 Sensor Cerdas dengan Diagnostik Bawaan dan AI

Sensor generasi berikutnya akan menjadi "pintar". Mereka akan menampilkan mikroprosesor bawaan yang mampu melakukan diagnosis mandiri dan bahkan menjalankan algoritma AI sederhana. Sensor tekanan oli yang cerdas dapat membedakan antara penurunan tekanan sementara dan kegagalan kritis, sehingga memberikan peringatan yang lebih bernuansa ke ECU. Hal ini beralih dari pelaporan data sederhana ke pemrosesan informasi cerdas, mengurangi beban komputasi pada ECU pusat dan memungkinkan pemeliharaan prediktif.

Pertanyaan Umum

Berapa biaya untuk mengganti sensor tekanan mobil?

Biaya penggantian sensor tekanan mobil sangat bervariasi berdasarkan jenis sensor dan apakah Anda memilih suku cadang OEM atau purnajual. Sensor TPMS purnajual sederhana dapat berharga antara $30-$100 untuk suku cadangnya saja, dengan tambahan $50-$150 untuk tenaga kerja jika dikerjakan oleh seorang profesional. Sensor yang lebih kompleks seperti sensor MAP biasanya berkisar antara $50-$250. Suku cadang OEM akan selalu berada di ujung atas spektrum ini. Mengganti sensor sendiri dapat menghemat biaya tenaga kerja, namun memerlukan keterampilan teknis.

Bisakah saya mengemudi dengan sensor tekanan yang buruk?

Tergantung sensor mana yang rusak. Mengemudi dengan sensor TPMS yang rusak umumnya aman untuk waktu singkat, selama Anda memeriksa tekanan ban secara manual secara teratur. Namun, tidak disarankan mengemudi dengan sensor MAP atau sensor tekanan oli yang buruk. Sensor MAP yang rusak dapat menyebabkan penghematan bahan bakar yang buruk, putaran idle yang kasar, dan kegagalan uji emisi. Sensor tekanan oli yang rusak merupakan risiko keselamatan yang kritis; jika pembacaannya tidak benar, Anda mungkin tidak mendapatkan peringatan sebelum mesin Anda mengalami kekurangan oli yang parah.

Mengapa tekanan ban saya menyala tetapi ban saya baik-baik saja?

Ini adalah tanda klasik kerusakan sistem TPMS, bukan ban bocor. Penyebab paling umum adalah baterai mati di salah satu sensor TPMS yang dipasang di roda, yang biasanya bertahan 5-10 tahun. Penyebab lainnya termasuk rusaknya sensor saat penggantian ban, modul penerima TPMS yang rusak, atau sistem yang memerlukan inisialisasi ulang setelah ban diputar. Lampu berkedip saat startup adalah indikator utama bahwa sistem telah mendeteksi kesalahan internal.

Sensor tekanan mobil apa yang paling umum rusak?

Sensor TPMS bisa dibilang merupakan sensor tekanan yang paling umum mengalami kegagalan, terutama karena lingkungan pengoperasiannya yang keras. Kendaraan ini terkena suhu ekstrem, kelembapan, garam di jalan, getaran, dan benturan fisik. Baterai internalnya juga memiliki masa pakai yang terbatas. Setelah TPMS, sensor tekanan oli adalah titik kegagalan umum lainnya, sering kali disebabkan oleh panas mesin dan getaran seiring waktu, yang menyebabkan kebocoran internal atau gangguan listrik.

Apakah sensor tekanan purnajual sebagus OEM?

Tidak semua sensor purnajual diciptakan sama. Merek aftermarket berkualitas tinggi, seperti Dinamika AutoSense , gunakan pengujian ketat dan kontrol kualitas untuk menghasilkan sensor yang memenuhi atau melampaui spesifikasi kinerja OEM. Ini bisa menjadi nilai yang luar biasa. Namun, suku cadang purna jual yang tidak bermerek dan berbiaya rendah bisa jadi tidak dapat diandalkan, memiliki perlengkapan yang buruk, atau memberikan data yang tidak akurat. Kuncinya adalah meneliti merek aftermarket terkemuka dan membaca ulasan sebelum membeli. Untuk aplikasi kritis atau jika mobil masih dalam garansi, OEM adalah pilihan paling aman.
