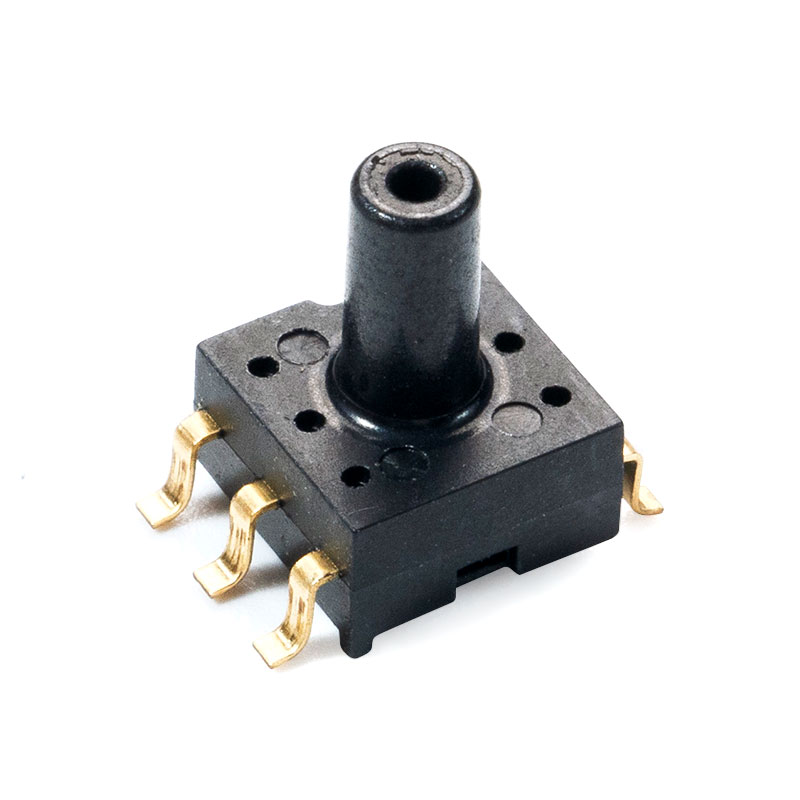

MCP-J10, MCP-J11, MCP-J12 Sensor tekanan untuk mobil

Ikhtisar Produk

Seri MCP-J10 adalah sensor tekanan absolut yang dikalibrasi untuk pengukuran tekanan udara. Produk ini menggunakan chip pengkondisi sinyal tingkat otomotif untuk mengkalibrasi dan mengkompensasi sinyal keluaran MEMS, mengubah sinyal tekanan dari 10kPa hingga 1500kPa menjadi sinyal keluaran analog (0 hingga 5V). Sambil memastikan keandalan produk yang sangat baik, kedua chip tersebut diintegrasikan ke dalam paket, sehingga sangat mengurangi ukuran paket. Pada saat yang sama, produk yang dikondisikan memberikan keluaran standar pada rentang suhu dan akurasi.

Fitur Utama

Kesalahan maksimum 2,5% pada suhu 0 °C hingga 85 °C
Cocok untuk sistem berbasis mikroprosesor atau mikrokontroler
Paket pemasangan permukaan miniatur
Kisaran suhu -40°C hingga 125°C
Kisaran tekanan bersifat opsional antara 10kPa dan 1500kPa
Output tegangan analog proporsional/mutlak

Aplikasi

Aplikasi otomotif (pengukuran Tekanan manifold)
Kontrol industri
Aplikasi tekanan sepeda motor
Hibrida, sensor daya vakum energi baru
Deteksi tekanan gas CNG

Kinerja struktural

Chip yang peka terhadap tekanan: bahan silikon
Timbal: Kawat emas
Cangkang paket: bahan LCP
Pin: tembaga berlapis emas
Berat bersih: sekitar 0,4g

Deskripsi Produk

Seri MCP-J11 adalah produk sensor tekanan absolut yang dikalibrasi. Produk ini menggunakan chip pengkondisi sinyal tingkat otomotif untuk mengkalibrasi dan mengkompensasi keluaran inti MEMS, dan dapat mengubah sinyal tekanan dari 10kPa hingga 1500kPa menjadi sinyal keluaran IIC digital. Sambil memastikan keandalan produk yang sangat baik, kedua chip tersebut terintegrasi dan dikemas, sehingga sangat mengurangi ukuran kemasan. Pada saat yang sama, produk yang dikondisikan dapat memberikan keluaran standar dalam rentang suhu dan rentang akurasi, sehingga pelanggan tidak perlu lagi mengkalibrasi sensor.

Karakteristik
Kesalahan maksimum dari 0 °C hingga 85 °C adalah 2,5%
Sangat cocok untuk sistem berbasis mikroprosesor atau mikrokontroler
Kemasan pemasangan di permukaan yang sangat kecil
Kisaran suhu: -40°C hingga 125°C
Kisaran 10kPa~1500kPa opsional
Keluaran sinyal IIC digital

Fungsi struktur
Chip sensitif tekanan: Bahan silikon
Timbal: Kawat emas
Cangkang enkapsulasi: bahan LCP
Pin: Tembaga berlapis emas
Berat bersih: sekitar 0,4 gram

Peringkat Maksimum Mutlak（MCP-J10）

Parameter	Simbol	Jangkauan	Satuan
Tegangan suplai analog	VDD	-0,3 hingga 6,0	V
Suhu pengoperasian		-40 hingga 125	℃
Suhu penyimpanan		-50 hingga 150	℃
Suhu persimpangan		150	℃
Kerentanan terhadap ESD	HBM	4	persegi panjang

Catatan: Melebihi nilai maksimum absolut dapat menyebabkan kerusakan permanen, dan pengoperasian jangka panjang pada nilai maksimum absolut di atas dapat memengaruhi keandalan perangkat.

Karakteristik Listrik （MCP-J10）

Tabel 1. Karakteristik Pengoperasian (VS = 5,0 Vdc, TA = 25°C kecuali dinyatakan lain)

Parameter	Simbol	Minimalimal	Ketik	Maks	Satuan
Tegangan Pasokan	VS	4.75	5	5.25	Vdc
Pasokan Saat sayani	I _o	—		3	gila
Offset (0°C hingga 85°C) @ VS = 5,0Volt	V _mati	0.44	0.5	0.56	Vdc
Output Skala Penuh (0°C hingga 85°C) @ VS = 5.0V	V _FSO	4.44	4.5	4.56	Vdc
Rentang Skala Penuh (0 ℃ hingga 85 ℃) @ VS=5.0V	V _FSS	3.88	4	4.12	Vdc

Lanjutkan Tabel 1. Karakteristik Pengoperasian (VS = 5.0 Vdc, TA = 25°C kecuali dinyatakan lain)

Parameter	Simbol	Minimalimal	Ketik	Maks	Satuan
Akurasi (0°C hingga 85°C)	—	—	—	2.5	%V _FSS
Waktu Respons	tr	—	2.5	—	Nona
Waktu Pemanasan	—	—	100	—	Nona
Stabilitas Pengimbangan	—	—	0.25	—	%V _FSS

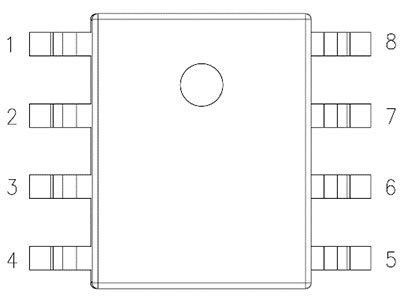

1. Definisi Pengemasan dan Pin（MCP-J11）

Jelaskan	TIDAK.	Definisi Pin	Jelaskan
	1	Tidak	kosong
	2	KELUAR	keluaran	Harus digantung di udara
	3	Tidak	Kosong
	4	GND	landasan
	5	VDD	catu daya
	6	Tidak	kosong
	7	SCL	Garis jam serial
	8	SDA	SDA

Tabel 1.1 Hubungan Definisi Pin

Catatan:
1.J10：7&8 # pin harus digantung di udara
2.J11：2 # pin harus digantung di udara

2. Spesifikasi Teknis

2. Spesifikasi Teknis

parameter	tanda tangan	nilai minimal	Nilai-nilai yang khas	Nilai maksimum	satuan	catatan
pengaturan ulang penyalaan	VDDPOR		2.8		V
Arkita kerja	Yavdd		2	3	mA	Modkita kerja
Arkita kerja	Yavdd		200		tidak	Arkita siaga
resolkitai ADC	RAW ULANG		24		sedikit
Akurasi tekanan keluaran 1,2	ACC		1%		%FS	0°C ~ 60°C
Akurasi tekanan keluaran 1,2	ACC		1,5%		%FS	-20°C ~ 70°C
Nyalakan tepat waktu	TUP		100		Nona	dapat disesuaikan
Retensi data EEPROM	hidup	10			tahun	@125℃

1. Akurasi meliputi nonlinier, histeresis suhu, dan histeresis tekanan;
2. Akurasi masa pakai penuh berdasarkan 1000 jam pengujian HTOL, LTOL, HTSL, THB, dan PCT;

2.2.I ² C Karakteristik kelistrikan

Parameter	tanda tangan	nilai minimal	Nilai maksimum	satuan	catatan
frekuensi jam	fBsclB		1	MHz	R = 1K
Jam waktu pemeliharaan pulsa rendah	tBLOWB	0.52		kita
Jam waktu pemeliharaan pulsa tinggi	tBHIGHB	0.24		kita
Waktu pendirian SDA	tBSUDATB	0.1		kita
Waktu penahanan SDA	tBHDDATB	0.0		kita
Waktu pendirian di awal setiap sesi	tBSUSTAB	0.24		kita
Waktu pemeliharaan kondisi awal	tBHDSTAB	0.24		kita
Hentikan waktu, Tetapkan waktu	tBSUSTOB	0.24		kita
Interval waktu antara dua komunikasi	tBBUFB	0.52		kita
