Spesifikasi kelistrikan (MCP-H10)
| Karakteristik | Simbol | Minimal | Ketik | Maks | Satuan |
| Tegangan @ Vs=5.0V (seri MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Tegangan @ Vs=3,3V (seri MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Arus kerja | Io | — | 3 | gila | |
| Akurasi (0 ℃ hingga 85 ℃) | — | — | — | 1.5 | %V FSS |
| resolusi ADC | RES ADC | — | 24 | — | sedikit |
| resolusi DAC | RES DAC | — | 12 | — | sedikit |
| Frekuensi | Fsys | 1 | MHz | ||
| Waktu respons | t R | — | 2.5 | — | ms |
| Waktu Mulai | — | — | 100 | — | ms |
| Perlindungan ESD | — | — | 2 | — | KV |

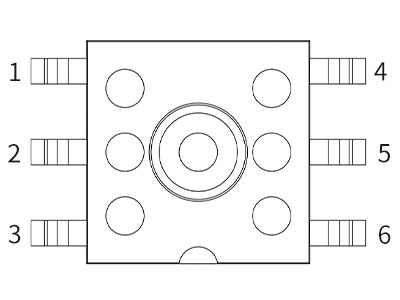

Definisi Pengemasan dan Pin (MCP-H11)
| Jelaskan | TsayaDAK. | Definisi Pin | Jelaskan |
 | 1 | Tidak | menggantung di udara |
| 2 | SDA | saya 2 Pin data dua arah seri C | |
| 3 | SCL | saya 2 Pin masukan jam seri C | |
| 4 | VDD | catu daya | |
| 5 | GND | alasan | |
| 6 | Tidak | menggantung di udara |
Peringkat maksimum mutlak (MCP-H11)
| Parameter | tanda tangan | minimal | khas | maksimal | satuan | catatan |
| tegangan | VDD | -0,3 | 5.8 | V | ||
| Tegangan pin digital | Vio, gali | -0,3 | VDD 0,3 | V | 25°C | |
| Tekanan berlebih | Bukti | 2X | kPaG | |||
| tekanan meledak | ledakan | 3X | kPaG | |||
| Perlindungan ESD | HBM | 4 | persegi panjang | |||
| suhu penyimpanan | Tstg | -40 | 125 | °C |
Lingkup pekerjaan yang direkomendasikan (MCP-H11)
| Parameter | tanda tangan | minimal | khas | maksimal | satuan | catatan |
| Tegangan catu daya 1 | VDD | 3 | 5 | 5.5 | V | |
| Rentang Operasi | orang aneh | -100 | 1000 | kPa | Tersedia beberapa pilihan rentang | |
| suhu operasi | Puncak | -20 | 85 | °C |
