MCP-H20, MCP-H21 Sensor tekanan rendah-Wuxi Mems Tech Co., Ltd.

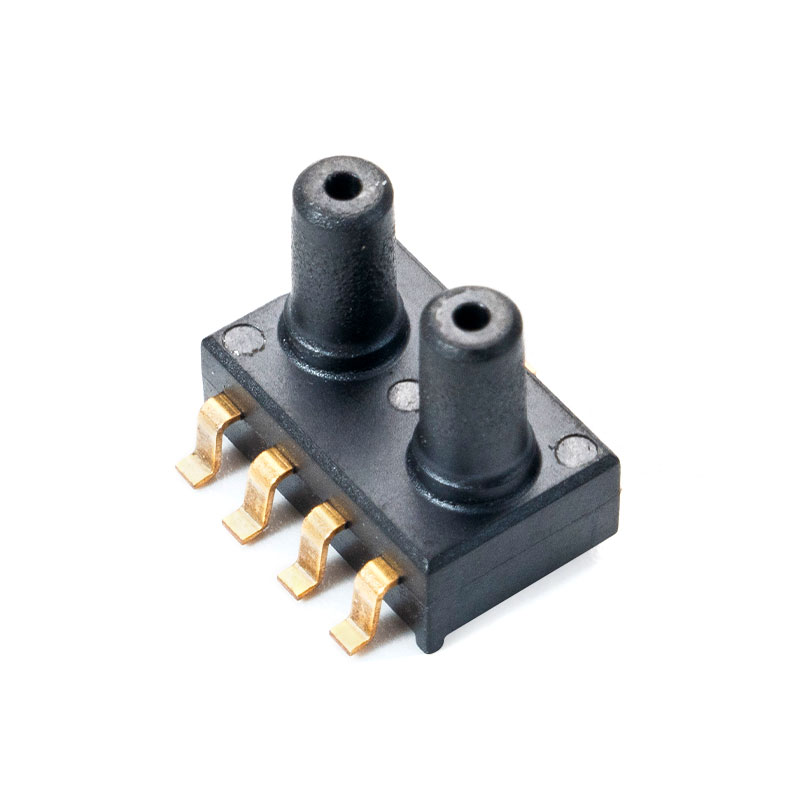

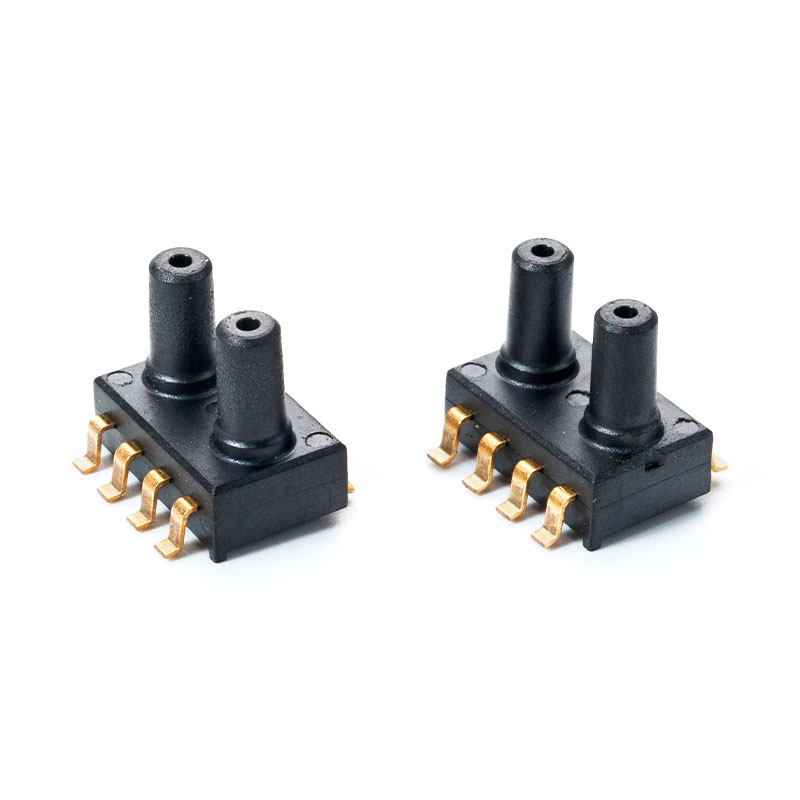

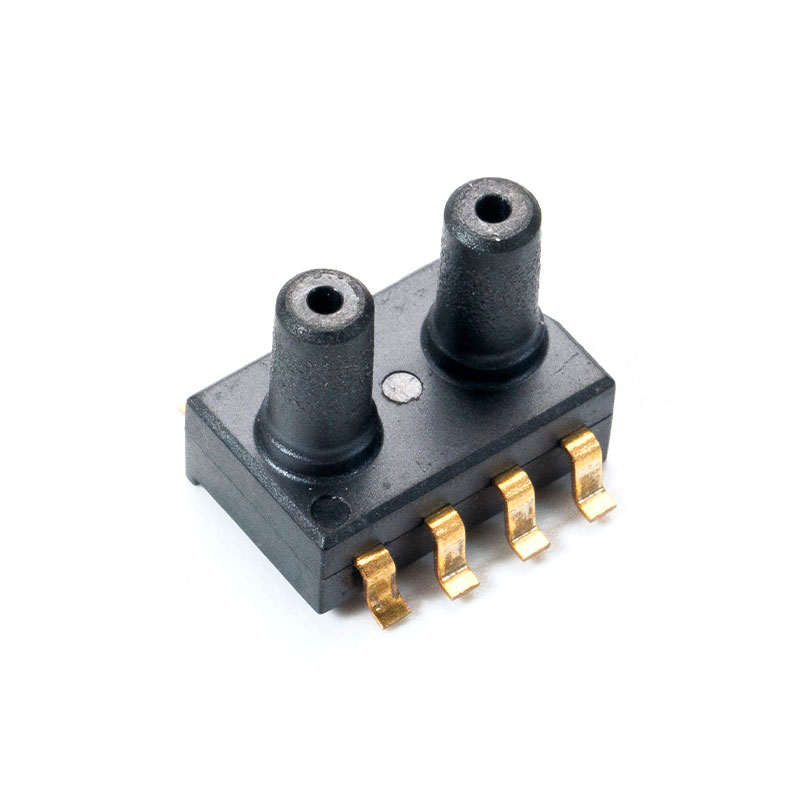

MCP-H20, MCP-H21 Sensor tekanan rendah

DESKRIPSI

Seri MCP-H20 adalah paket garis kecil (SOP) dengan port tekanan ganda, dilengkapi sensor tekanan piezoresistif silikon yang mengintegrasikan amplifikasi sinyal, nonlinier, dan kompensasi suhu. Memanfaatkan teknologi MEMS yang canggih, sensor tekanan seri MCP-H20 disesuaikan untuk aplikasi elektronik konsumen dan medis. Ini dapat langsung dipasang di permukaan dan disolder ke papan PCB, menghasilkan sinyal keluaran tegangan analog amplitudo tinggi yang akurat yang berbanding lurus dengan tekanan yang diberikan.

Fitur

Tegangan suplai daya: 5.0V (3.3V opsional)
Kisaran tekanan: -100kPa hingga 0,200kPa
Arus kerja: <3mA
Keluaran tegangan analog
Suhu pengoperasian: -20 hingga 85℃
Kisaran suhu penyimpanan -40 hingga 125 ℃

Aplikasi Khas

Deteksi Filter yang Diblokir
Pengukuran Ketinggian dan Kecepatan Udara
Instrumen Medis
Sistem Pemadam Kebakaran
Meteran Panel
Pergerakan Udara/Kontrol Lingkungan
Kontrol Pneumatik

Kinerja struktur

Chip yang peka terhadap tekanan: silikon
Kawat timah: kawat emas
Cangkang penyegel: bahan PPS
Pin: Tembaga berlapis emas
Berat bersih: sekitar 0,3 gram

Deskripsi
Seri MCP-H21 adalah paket berukuran kecil (SOP) dengan port ganda, yang mengintegrasikan amplifikasi sinyal, nonlinier, dan kompensasi suhu untuk sensor tekanan diferensial piezoresistif silikon. Sensor tekanan seri MCP-H21 adalah produk yang dirancang khusus untuk aplikasi elektronik konsumen dan medis menggunakan teknologi MEMS yang canggih. Sensor tekanan dapat langsung disolder ke papan PCB, memberikan sinyal tekanan digital 24-bit linier dan presisi tinggi serta sinyal suhu digital 16-bit.

Fitur
Tegangan suplai: 1.8V hingga 5.5V
Kisaran tekanan: -100kPa hingga 200kPa
Arus siaga: <0,2μA
Suhu pengoperasian: -20 hingga 85℃
Antarmuka keluaran digital I²C berkecepatan tinggi
Data sepenuhnya dikompensasi

Aplikasi
Deteksi Filter yang Diblokir
Pengukuran Ketinggian dan Kecepatan Udara
Instrumen Medis
Sistem Pemadam Kebakaran
Meteran Panel
Pergerakan Udara/Kontrol Lingkungan
Kontrol Pneumatik

Kinerja struktur
Chip sensitif tekanan: silikon
Kawat timah: kawat emas
Cangkang penyegel: bahan PPS
Pin: Tembaga berlapis emas
Berat bersih: sekitar 0,3 gram

Parameter kelistrikan

Karakteristik	Simbol	Minimal	Ketik	Maks	Satuan
Vs=5,0V (seri MCP-H20-A)	V _S	4.75	5.0	5.25	VDC
Vs=3,3V (seri MCP-H20-B)	V _S	3	3.3	3.6	VDC
Arus kerja	saya _o	—		3	mA _DC
Akurasi（0℃ hingga 85℃）	—	—	—	1.5	%V _FSS
resolusi ADC	RES _ADC	—	24	—	sedikit
resolusi DAC	RES _DAC	—	12	—	sedikit
Waktu respons	t _R	—	2.5	—	Nona
Waktu pemanasan	—	—	100	—	Nona
Perlindungan ESD	—	—	2	—	kV

Parameter keluaran

Seri MCP-H20-A (Tegangan Catu Daya: 5.0V)

Karakteristik	Simbol	Minimalimal	Ketik	Maks	Satuan
Minimalimal pressure offset (0℃ to 85℃)	V _mati	0.44	0.5	0.56	VDC
Output skala penuh (0℃ hingga 85℃)	V _FSO	4.44	4.5	4.56	VDC
Rentang skala penuh (0℃ hingga 85℃)	V _FSS	3.88	4	4.12	VDC

Seri MCP-H20-B (Tegangan Catu Daya: 3.3V)

Karakteristik	Simbol	Minimalimal	Ketik	Maks	Satuan
Minimalimal pressure offset (0℃ to 85℃)	V _mati	0.055	0.1	0.145	VDC
Output skala penuh (0℃ hingga 85℃)	V _FSO	3.055	3.1	3.145	VDC
Rentang skala penuh (0℃ hingga 85℃)	V _FSS	2.91	3	3.09	VDC

Karakteristik Tekanan dan Suhu

Tabel1: Karakteristik Output Tekanan @ VDD = 5.0V, T = 25℃ kecuali dinyatakan lain

Parameter	Simbol	Kondisi	Minimalimal	Ketik.	Maks	Satuan
Rentang Pengukuran Tekanan ¹	PFS		-100		200	Kpa
Resolusi Tekanan		Tekanan		0.05		%FS
Tekanan Accuracy ²		Pada 25℃	-0,1		0.1	%FS
Pita Kesalahan Total ³	TEB	Dari 25℃ hingga 60℃	-0,3		0.3	%FS
Pita Kesalahan Total ³	TEB	Dari -40℃ hingga 85℃	-1		1	%FS
Pergeseran Jangka Panjang		Setelah jangka waktu 1 tahun		±0,15		%FS
Dampak penyolderan reflow		IPC/JEDEC J-STD-020C		±0,2		%FS

1. Sisi bertekanan tinggi berada pada sisi yang ditandai.
2. Deviasi maksimum dari garis lurus yang paling sesuai (BFSL) yang dipasang pada keluaran diukur pada rentang tekanan pada 25C. Mencakup semua kesalahan karena tekanan non-linearitas, histeresis, dan non-pengulangan.
3. Pita kesalahan tekanan total mencakup semua kesalahan akurasi, kesalahan termal pada rentang suhu kompensasi, serta toleransi kalibrasi rentang dan offset. Untuk keluaran sensor yang ideal sehubungan dengan tekanan dan suhu masukan, nilai TEB hanya valid pada tegangan suplai yang dikalibrasi.

Tabel2: Karakteristik Output Suhu @ VDD = 5.0V, T = 25°C kecuali dinyatakan lain

Parameter	Simbol	Kondisi	Minimalimal	Ketik.。	Maks	Satuan
Suhu Operasi	T _op		-20		85	℃
Akurasi Absolut Suhu		-10℃ hingga 50℃		±1,0		℃
Maks Error with Power		Catu daya dari 1.8V hingga 5.5V			±0,1	℃
Resolusi Suhu Data Keluaran				0.01		℃

Karakteristik Listrik

Tabel3: Karakteristik DC @VDD=5.0 V, T=25℃ kecuali dinyatakan lain

Parameter	Simbol	Kondisi	Minimal	Ketik.	Maks	Satuan
Arus Operasi Rata-rata	saya _DDAVP	Satu Konversi per Detik		4.5	6.4	μA
Arus Puncak	saya _PUNCAK	Konversi tekanan		1.5		mA
Arus Puncak	saya _PUNCAK	Konversi suhu		0.95		mA
Arus Pasokan Siaga	saya _DDSTB	Pada 25℃			0.2	μA
Frekuensi Jam Data Serial	f _SCLK	saya ² Protokol C, resistor pull-up 4,7k		100	400	kHz
Input Digital Tegangan Tinggi	VIH		0.8			V
Input Digital Tegangan Rendah	VIL				0.2	V
Keluaran Digital Tegangan Tinggi	V _OH	sayaO = 0.5 mA	0.9			V
Keluaran Digital Tegangan Rendah	V _OL	sayaO = 0.5 mA			0.1	V
sayanput Capacitance	C _sayaN				10	hal
saya2C Pull-Up Resistors	R _PU		3.3	4.7	10	KΩ

haleringkat Maksimum Mutlak

Tabel 4: Peringkat Maksimum Absolut

Parameter	Simbol	Kondisi	Minimal	Maks	Satuan
Tekanan berlebih	P _MAKS			3X
Tegangan Pasokan	V _HH		-0,3	6.5	V
Tegangan Antarmuka	V _JIKA		-0,3	VDD 0,3	V
Kisaran Suhu Penyimpanan	T _STG		-40	150	℃
Maksimum Soldering Temperature	T _MS	Maksimal 10 detik		250	℃
Peringkat ESD		Model tubuh manusia	-2	2	persegi panjang
