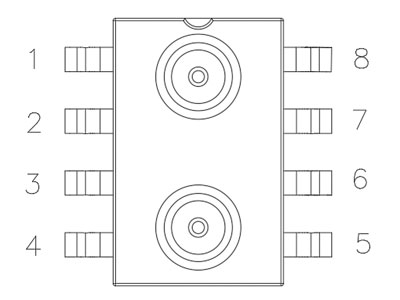

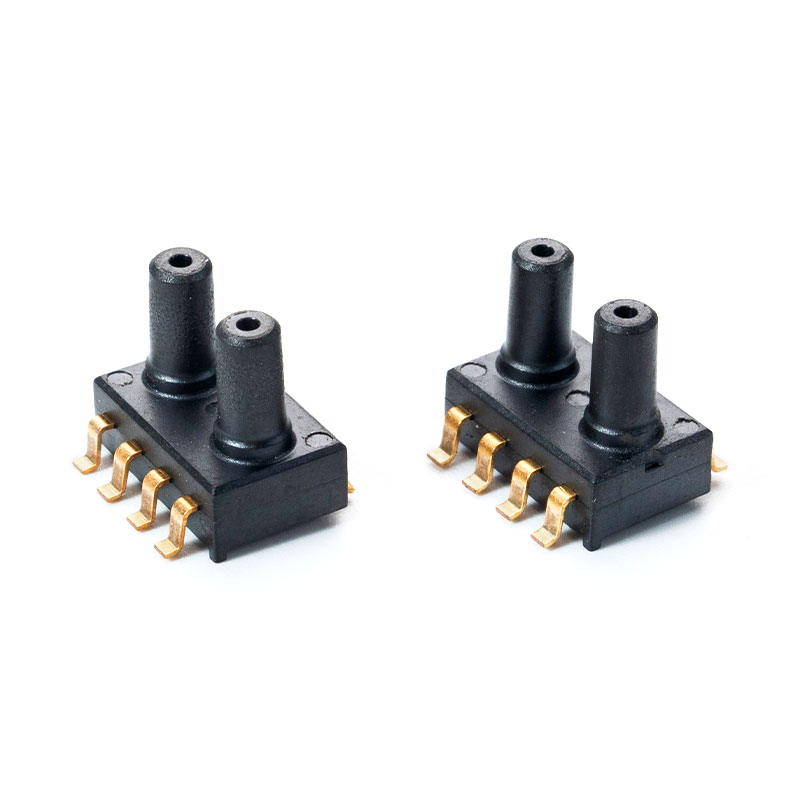

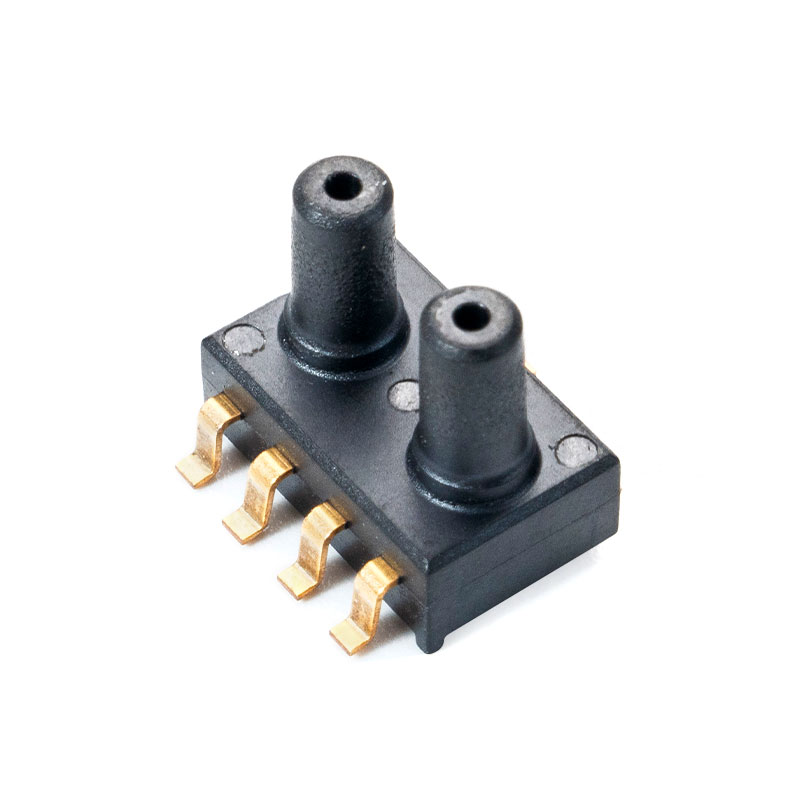

Konfigurasi Pin (MCP-H20)
| Deskripsi |  | TIDAK. | Simbol | Definisi |
| P1 hal2 | 1 | Tidak | Jangan sambungkan ke sirkuit atau ground eksternal | |
| 2 | VDD | Catu Daya | ||
| 3 | KELUAR | Tegangan keluaran | ||
| 4 | Tidak | Jangan sambungkan ke sirkuit atau ground eksternal | ||
| 5 | Tidak | Jangan sambungkan ke sirkuit atau ground eksternal | ||
| 6 | Tidak | Jangan sambungkan ke sirkuit atau ground eksternal | ||
| 7 | Tidak | Jangan sambungkan ke sirkuit atau ground eksternal | ||
| 8 | GND | Tanah |
Spesifikasi teknis (MCP-H20)
Parameter kelistrikan
| Karakteristik | Simbol | Minimalimalimal | Ketik | Maks | Satuan |
| Vs=5,0V (seri MCP-H20-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3V (seri MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Arus kerja | saya o | — | 3 | gila | |
| Akurasi（0℃ hingga 85℃） | — | — | — | 1.5 | %V FSS |
| resolusi ADC | RES ADC | — | 24 | — | sedikit |
| resolusi DAC | RES DAC | — | 12 | — | sedikit |
| Waktu respons | t R | — | 2.5 | — | Nona |
| Waktu pemanasan | — | — | 100 | — | Nona |
| Perlindungan ESD | — | — | 2 | — | persegi panjang |
Parameter keluaran
Seri MCP-H20-A (Tegangan Catu Daya: 5.0V)
| Karakteristik | Simbol | Minimalimalimal | Ketik | Maks | Satuan |
| Minimalimalimal pressure offset (0℃ to 85℃) | V mati | 0.44 | 0.5 | 0.56 | VDC |
| Output skala penuh (0℃ hingga 85℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Rentang skala penuh (0℃ hingga 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
Seri MCP-H20-B (Tegangan Catu Daya: 3.3V)
| Karakteristik | Simbol | Minimalimalimal | Ketik | Maks | Satuan |
| Minimalimalimal pressure offset (0℃ to 85℃) | V mati | 0.055 | 0.1 | 0.145 | VDC |
| Output skala penuh (0℃ hingga 85℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Rentang skala penuh (0℃ hingga 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Karakteristik Tekanan dan Suhu (MCP-H21)
Tabel1: Karakteristik Output Tekanan @ VDD = 5.0V, T = 25℃ kecuali dinyatakan lain
| Parameter | Simbol | Kondisi | Minimalimal | Ketik. | Maks | Satuan |
| Rentang Pengukuran Tekanan1 | PFS | -100 | 200 | Kpa | ||
| Resolusi Tekanan | Tekanan | 0.05 | %FS | |||
| Tekanan Accuracy2 | Pada 25℃ | -0,1 | 0.1 | %FS | ||
| Total Kesalahan Band3 | TEB | Dari 25℃ hingga 60℃ | -0,3 | 0.3 | %FS | |
| Dari -40℃ hingga 85℃ | -1 | 1 | %FS | |||
| Pergeseran Jangka Panjang | Setelah jangka waktu 1 tahun | ±0,15 | %FS | |||
| Dampak penyolderan reflow | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Sisi bertekanan tinggi ada di sisi yang ditandai.
2. Deviasi maksimum dari garis lurus yang paling sesuai (BFSL) yang dipasang pada keluaran diukur pada rentang tekanan pada 25C. Mencakup semua kesalahan karena tekanan non-linearitas, histeresis, dan non-pengulangan.
3. Pita kesalahan tekanan total mencakup semua kesalahan akurasi, kesalahan termal pada rentang suhu kompensasi dan toleransi kalibrasi rentang dan offset. Untuk keluaran sensor yang ideal sehubungan dengan tekanan dan suhu masukan, nilai TEB hanya valid pada tegangan suplai yang dikalibrasi.
Tabel2: Karakteristik Output Suhu @ VDD = 5.0V, T = 25°C kecuali dinyatakan lain
| Parameter | Simbol | Kondisi | Minimalimal | Ketik.。 | Maks | Satuan |
| Suhu Operasi | T op | -20 | 85 | ℃ | ||
| Akurasi Absolut Suhu | -10℃ hingga 50℃ | ±1,0 | ℃ | |||
| Maks Error with Power | Catu daya dari 1.8V hingga 5.5V | ±0,1 | ℃ | |||
| Resolusi Suhu Data Keluaran | 0.01 | ℃ |
Karakteristik Listrik (MCP-H21)
Tabel3: Karakteristik DC @VDD=5.0 V, T=25℃ kecuali dinyatakan lain
| Parameter | Simbol | Kondisi | Minimal | Ketik. | Maks | Satuan |
| Arus Operasi Rata-rata | saya DDAVP | Satu Konversi per Detik | 4.5 | 6.4 | μA | |
| Arus Puncak | saya PUNCAK | Konversi tekanan | 1.5 | mA | ||
| Konversi suhu | 0.95 | mA | ||||
| Arus Pasokan Siaga | saya DDSTB | Pada 25℃ | 0.2 | μA | ||
| Frekuensi Jam Data Serial | f SCLK | saya 2 Protokol C, resistor pull-up 4,7k | 100 | 400 | kHz | |
| Input Digital Tegangan Tinggi | VIH | 0.8 | V | |||
| Input Digital Tegangan Rendah | VIL | 0.2 | V | |||
| Keluaran Digital Tegangan Tinggi | V OH | sayaO = 0.5 mA | 0.9 | V | ||
| Keluaran Digital Tegangan Rendah | V OL | sayaO = 0.5 mA | 0.1 | V | ||
| sayanput Capacitance | C sayaN | 10 | hal | |||
| saya2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
haleringkat Maksimum Mutlak (MCP-H21)
Tabel 4: Peringkat Maksimum Absolut
| Parameter | Simbol | Kondisi | Minimal | Maks | Satuan |
| Tekanan berlebih | P MAKS | 3X | |||
| Tegangan Pasokan | V HH | -0,3 | 6.5 | V | |
| Tegangan Antarmuka | V JIKA | -0,3 | VDD 0,3 | V | |
| Kisaran Suhu Penyimpanan | T STG | -40 | 150 | ℃ | |
| Maksimum Soldering Temperature | T MS | Maksimal 10 detik | 250 | ℃ | |
| Peringkat ESD | Model tubuh manusia | -2 | 2 | persegi panjang |
Paparan terhadap kondisi peringkat maksimum untuk waktu yang lama dapat memengaruhi keandalan perangkat.
