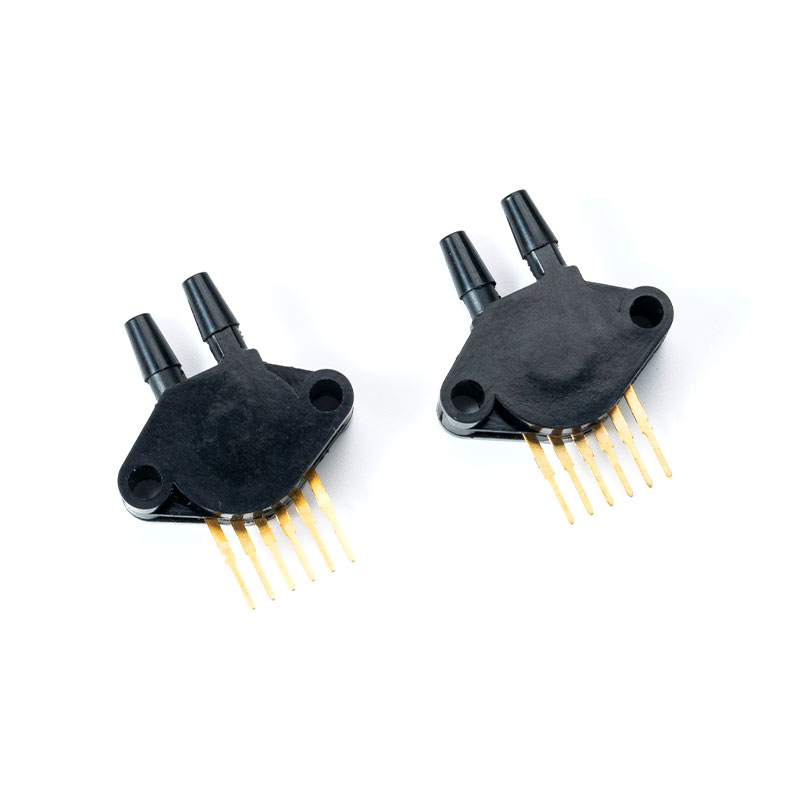

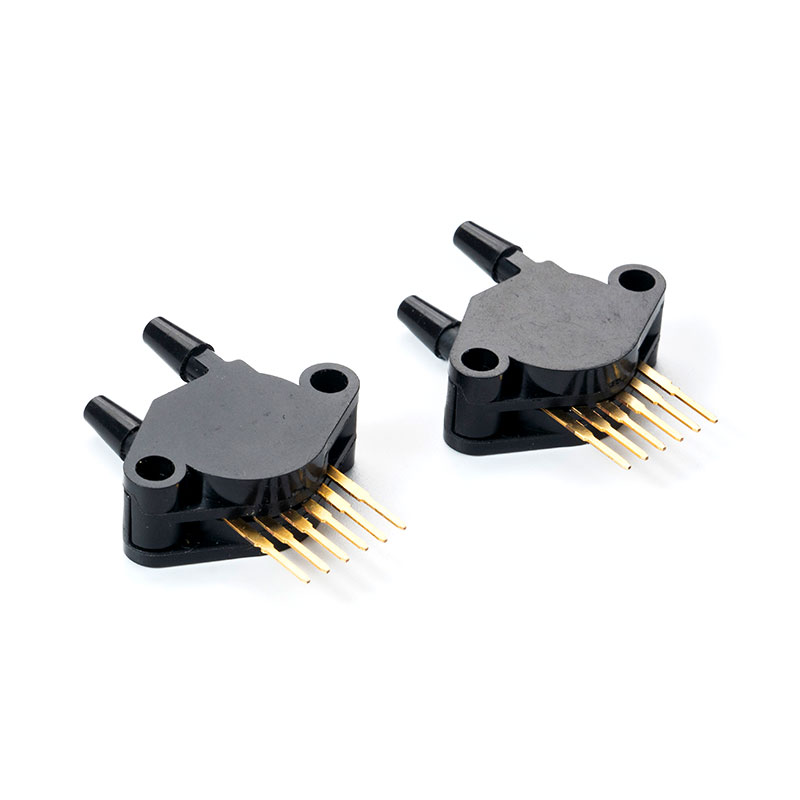

Seri MCP5XXXDP memiliki sensor tekanan silikon terintegrasi
Pengkondisian sinyal, kompensasi suhu, dan kalibrasi
1 Gambaran umum
Transduser piezoresistif MCP5XXXDP adalah sensor tekanan silikon monolitik. MCP5XXXDP dirancang untuk berbagai aplikasi, khususnya aplikasi yang menggunakan mikrokontroler atau mikroprosesor dengan input analog-ke-digital. Transduser ini menggabungkan teknik pemesinan mikro canggih, metalisasi film tipis, dan pemrosesan bipolar untuk menghasilkan sinyal keluaran analog tingkat tinggi yang akurat dan sebanding dengan tekanan yang diberikan.
2 Fitur dan manfaat
1. Kisaran tekanan opsional: 0kpa~ 700kpa
2. Jenis tekanan
Absolut: Referensi vakum internal dan keluarannya sebanding dengan tekanan absolut
Tekanan pengukur: Berdasarkan tekanan atmosfer, ini memberikan keluaran dan perubahan tekanan atmosfer
proporsional
Tekanan Diferensial: Memungkinkan pengukuran tekanan pada dua port tekanan
3. Kompensasi suhu lebih dari 10 °C hingga 60 °C
4. Suhu penyimpanan -40°C hingga 125°C
5. Bahan: cangkang enkapsulasi terintegrasi epoksi yang tahan lama, cangkang katup udara diadopsi, nilon suhu tinggi
6. Sinyal keluaran: Sinyal analog
3 Bidang aplikasi
1. Medis: Monitor, Mesin Anestesi, Alat Analisis Darah, Kromatografi Gas, Instrumentasi Gas, Tekanan Udara Bangsal, Mesin Dialisis Ginjal, Nebulizer, Kontrol Pneumatik, Mesin Pernafasan, Peralatan Sleep Apnea, Spirometer, Ventilator
2. Industri: Pengukuran Tekanan Barometrik, Drone, Kalibrator Pengukuran, Kromatografi Gas, Alat Ukur Gas, Pemancar, Kualitas Udara Dalam Ruangan, Ilmu Hayati, Kontrol Pneumatik, Balon Cuaca.
Panduan Pemesanan
| Model produk | Rentang pengukuran (kPa) | Rentang keluaran tegangan (V) | Akurasi | Jenis tekanan | Catu daya tegangan | ||||
| Po | PR | OL | OH | Mutlak | Tekanan pengukur | Tekanan diferensial | |||
 | Rentang pengukuran (kPa) | Rentang keluaran tegangan (V) | Akurasi | Mutlak | Tekanan pengukur | Tekanan diferensial | Catu Daya | ||
| MCP4250DP | 0 | 250 | 0.2 | 4.9 | ±1,4% | ● | 5V | ||
| MCP5050DP | 0 | 50 | 0.2 | 4.7 | ±2,5% | ● | 5V | ||
| MCP5100DP | 0 | 100 | 0.2 | 4.7 | ±2,5% | ● | 5V | ||
| MCP5500DP | 0 | 500 | 0.2 | 4.7 | ±2,5% | ● | 5V | ||
| MCP5700DP | 0 | 700 | 0.2 | 4.7 | ±2,5% | ● | 5V | ||
