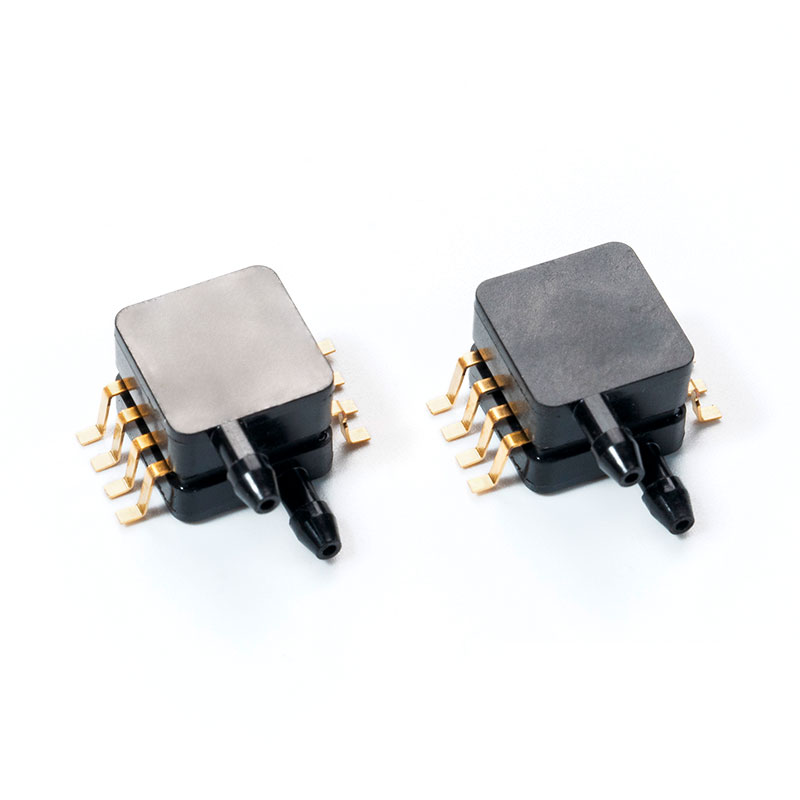

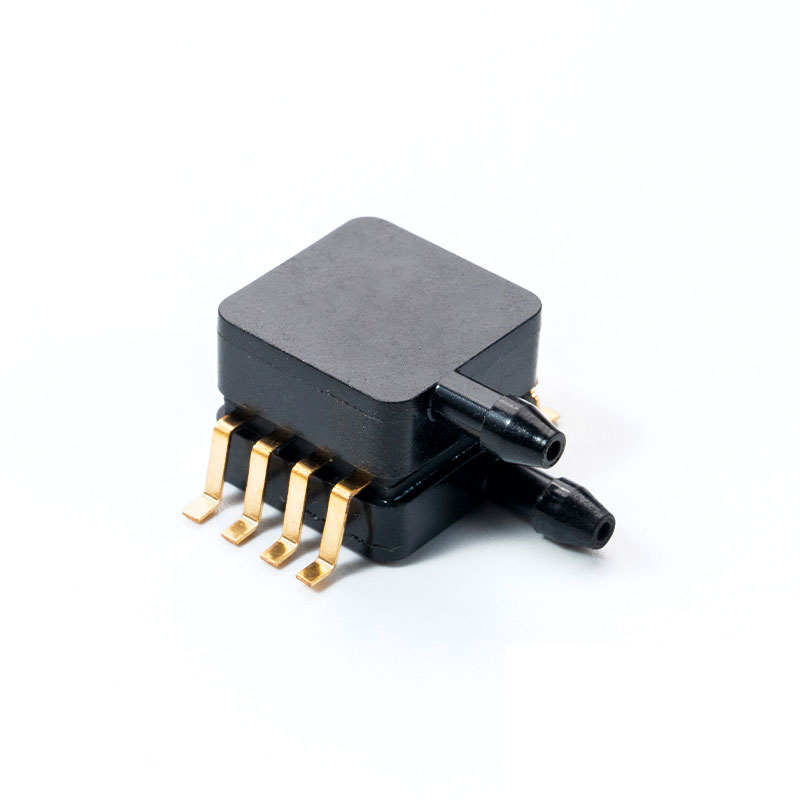

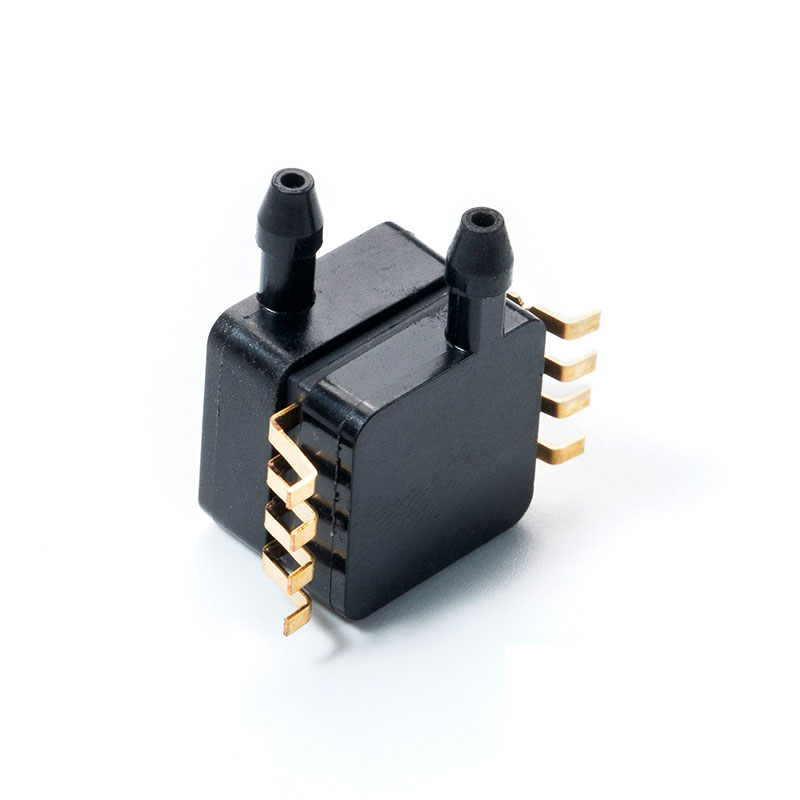

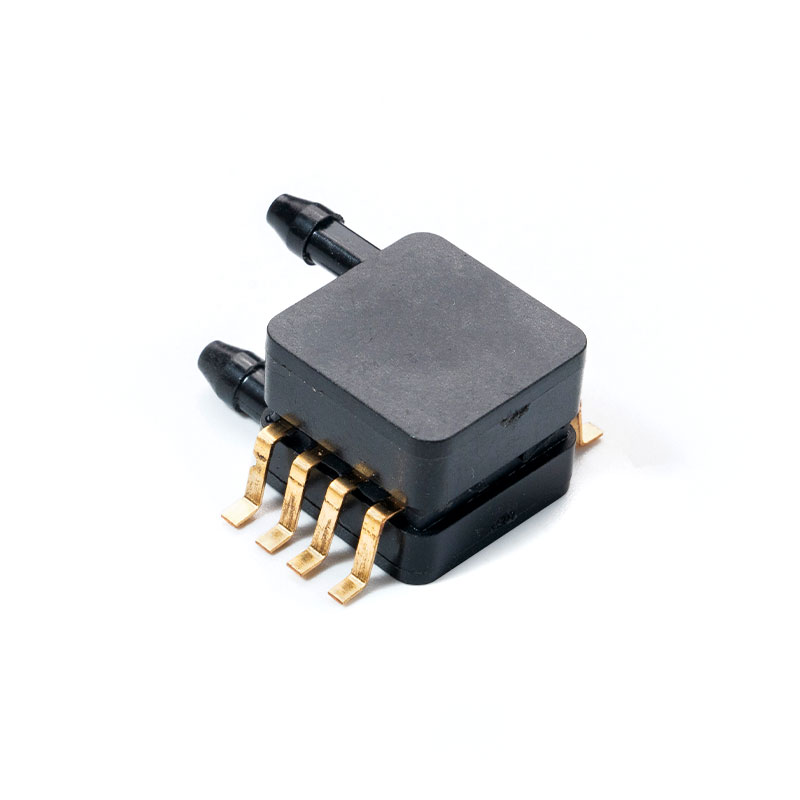

1. Spesifikasi umum
Tabel 1. Batasi parameter
| Karakteristik | Minimal. | Maks. | Satuan |
| Tegangan suplai（Vpasokan） | -0,3 | 6 | Vdc |
| Suhu penyimpanan | -40 | 125 | ℃ |
Tabel 2. Jenis tekanan
| Jenis tekanan | deskripsi |
| Mutlak | Outputnya sebanding dengan perbedaan antara tekanan yang diberikan dan vakum referensi bawaan |
| Tekanan pengukur | Outputnya sebanding dengan perbedaan antara tekanan yang diberikan dan tekanan atmosfer (ambien). |
| Tekanan diferensial | Outputnya sebanding dengan perbedaan antara tekanan yang diterapkan pada setiap port (port 1 – port 2). |
2. halarameter teknis keluaran analog
Tabel 3. Spesifikasi keluaran analog
(VS = 5,0 Vdc, TA = 25 °C kecuali dinyatakan lain. )
| Karakteristik | tanda tangan | Minimal. | Ketik. | Maks. | Satuan |
| Rentang Tekanan 1 | P op | -5 | 100 | kPa | |
| Tegangan suplai 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Pasokan saat ini | saya o | — | 3 | 10 | gila |
| Pengimbangan tekanan 3 (10 °C hingga 60 °C) @ VS = 5,0 Volt | 0.155 | 0.2 | 0.245 | ||
| Keluaran skala penuh 4 | 4.655 | 4.7 | 4.745 | ||
| Rentang Skala Penuh (VFSS)5 | — | 4.41 | 4.5- | 4.59 | V |
| Akurasi 6 | — | — | 2,5% | — | |
| Sensitivitas | 0.45 | V/kPa | |||
| Kisaran suhu pengoperasian | Tstg | -40 | — | 85 | °C |
| Waktu respons 7 | t R | — | 2.5 | — | Nona |
| Waktu penyalaan 8 | 100 | Nona |
1,1.0 kPa (kiloPascal) sama dengan 0,145 psi.
2. Perangkat bersifat rasiometrik dalam rentang eksitasi yang ditentukan ini.
3. Offset (Voff) didefinisikan sebagai tegangan keluaran pada tekanan pengenal minimum.
4. Keluaran skala penuh (VFSO) didefinisikan sebagai tegangan keluaran pada tekanan pengenal maksimum atau penuh.
5. Rentang skala penuh (VFSS) didefinisikan sebagai perbedaan aljabar antara tegangan keluaran pada tekanan pengenal penuh dan tegangan keluaran pada tekanan pengenal minimum.
6. Akurasi (kesalahan anggaran) terdiri atas:
• Linearitas: Penyimpangan keluaran dari hubungan garis lurus dengan tekanan pada rentang tekanan yang ditentukan.
• Histeresis suhu: Deviasi keluaran pada setiap suhu dalam rentang suhu pengoperasian, setelah suhu disikluskan ke dan dari titik suhu pengoperasian minimum atau maksimum, dengan penerapan tekanan diferensial nol.
• Histeresis tekanan: Deviasi keluaran pada tekanan apa pun dalam kisaran yang ditentukan, ketika tekanan ini disikluskan ke dan dari tekanan terukur minimum atau maksimum, pada 25 °C.
• TcSpan: Deviasi keluaran pada kisaran suhu 10° hingga 60 °C, relatif terhadap 25 °C.
• TcOffset: Deviasi keluaran dengan tekanan terukur minimum yang diterapkan, pada kisaran suhu 10° hingga 60 °C, relatif terhadap 25 °C.
• Variasi dari Nominal: Variasi dari nilai nominal, untuk offset atau rentang skala penuh, sebagai persen VFSS, pada 25 °C.
7. Waktu respons didefinisikan sebagai waktu untuk perubahan tambahan pada output dari 10% menjadi 90% dari nilai akhirnya ketika mengalami perubahan tekanan bertahap.
8.Waktu pemanasan didefinisikan sebagai waktu yang diperlukan produk untuk memenuhi tegangan keluaran yang ditentukan setelah tekanan distabilkan.
2. halarameter teknis keluaran analog
Tabel 3. Spesifikasi keluaran analog
(VS = 5,0 Vdc, TA = 25 °C kecuali dinyatakan lain. )
| Karakteristik | tanda tangan | Minimal. | Ketik. | Maks. | Satuan |
| Rentang Tekanan 1 | P op | -5 | 5 | kPa | |
| Tegangan suplai 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Pasokan saat ini | Io | - | 3 | 10 | gila |
| Pengimbangan tekanan 3 (10 °C hingga 60 °C) @ VS = 5,0 Volt | 0.155 | 0.2 | 0.245 | ||
| Keluaran skala penuh 4 | 4.655 | 4.7 | 4.745 | ||
| Rentang Skala Penuh (VFSS) 5 | - | 4.41 | 4.5 | 4.59 | V |
| Akurasi 6 | - | - | 2,5% | - | |
| Sensitivitas | 0.45 | V/kPa | |||
| Kisaran suhu pengoperasian | Tstg | -40 | — | 85 | °C |
| Waktu respons 7 | t R | — | 2.5 | — | Nona |
| Waktu penyalaan 8 | 100 | Nona |
1,1.0 kPa (kiloPascal) sama dengan 0,145 psi.
2. Perangkat bersifat rasiometrik dalam rentang eksitasi yang ditentukan ini.
3. Offset (Voff) didefinisikan sebagai tegangan keluaran pada tekanan pengenal minimum.
4. Keluaran skala penuh (VFSO) didefinisikan sebagai tegangan keluaran pada tekanan pengenal maksimum atau penuh.
5. Rentang skala penuh (VFSS) didefinisikan sebagai perbedaan aljabar antara tegangan keluaran pada tekanan pengenal penuh dan tegangan keluaran pada tekanan pengenal minimum.
6. Akurasi (kesalahan anggaran) terdiri atas:
• Linearitas: Penyimpangan keluaran dari hubungan garis lurus dengan tekanan pada rentang tekanan yang ditentukan.
• Histeresis suhu: Deviasi keluaran pada setiap suhu dalam rentang suhu pengoperasian, setelah suhu disikluskan ke dan dari titik suhu pengoperasian minimum atau maksimum, dengan penerapan tekanan diferensial nol.
• Histeresis tekanan: Deviasi keluaran pada tekanan apa pun dalam kisaran yang ditentukan, ketika tekanan ini disikluskan ke dan dari tekanan terukur minimum atau maksimum, pada 25 °C.
• TcSpan: Deviasi keluaran pada kisaran suhu 10° hingga 60 °C, relatif terhadap 25 °C.
• TcOffset: Deviasi keluaran dengan tekanan terukur minimum yang diterapkan, pada kisaran suhu 10° hingga 60 °C, relatif terhadap 25 °C.
• Variasi dari Nominal: Variasi dari nilai nominal, untuk offset atau rentang skala penuh, sebagai persen VFSS, pada 25 °C.
7. Waktu respons didefinisikan sebagai waktu untuk perubahan tambahan pada output dari 10% menjadi 90% dari nilai akhirnya ketika mengalami perubahan tekanan bertahap.
8. Waktu pemanasan didefinisikan sebagai waktu yang diperlukan produk untuk memenuhi tegangan keluaran yang ditentukan setelah tekanan distabilkan.
