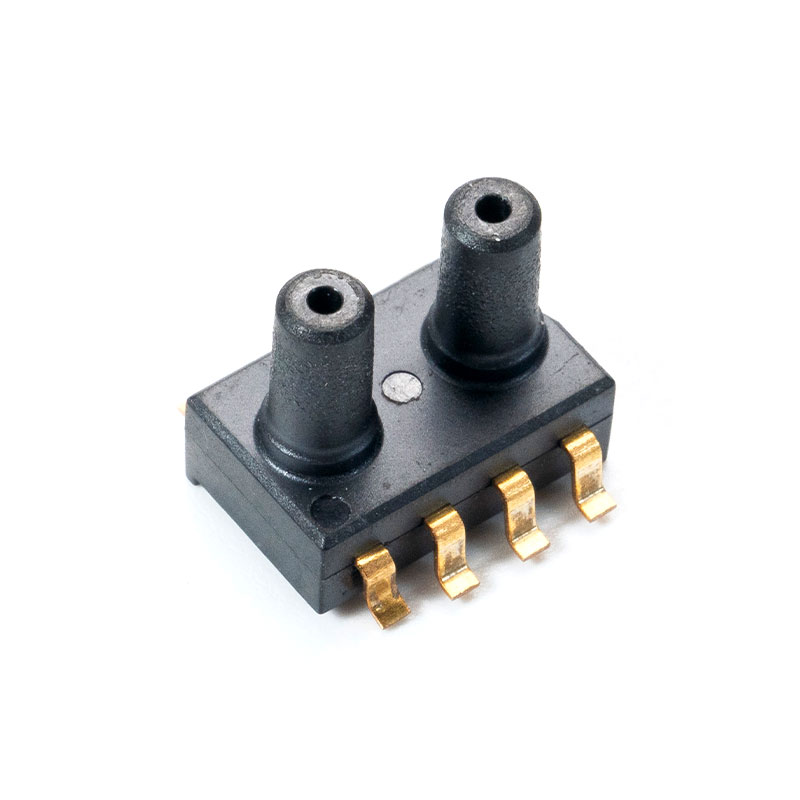

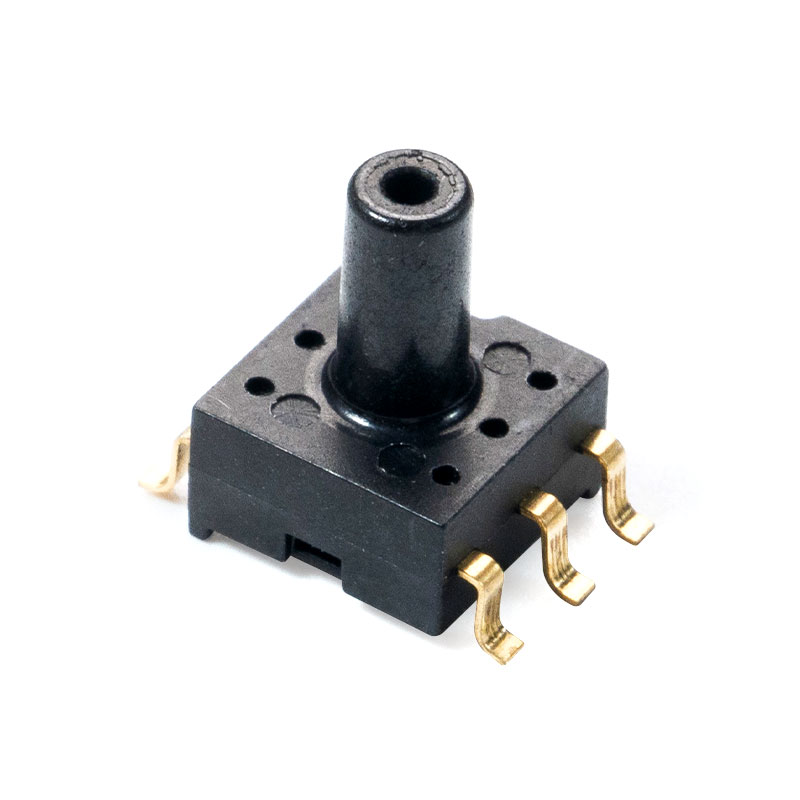

Spesifikasi kelistrikan (MCP-H10)
| Karakteristik | Simbol | Minimal | Ketik | Maks | Satuan |
| Tegangan @ Vs=5.0V (seri MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Tegangan @ Vs=3,3V (seri MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Arus kerja | Io | — | 3 | gila | |
| Akurasi (0 ℃ hingga 85 ℃) | — | — | — | 1.5 | %V FSS |
| resolusi ADC | RES ADC | — | 24 | — | sedikit |
| resolusi DAC | RES DAC | — | 12 | — | sedikit |
| Frekuensi | Fsys | 1 | MHz | ||
| Waktu respons | t R | — | 2.5 | — | ms |
| Waktu Mulai | — | — | 100 | — | ms |
| Perlindungan ESD | — | — | 2 | — | KV |

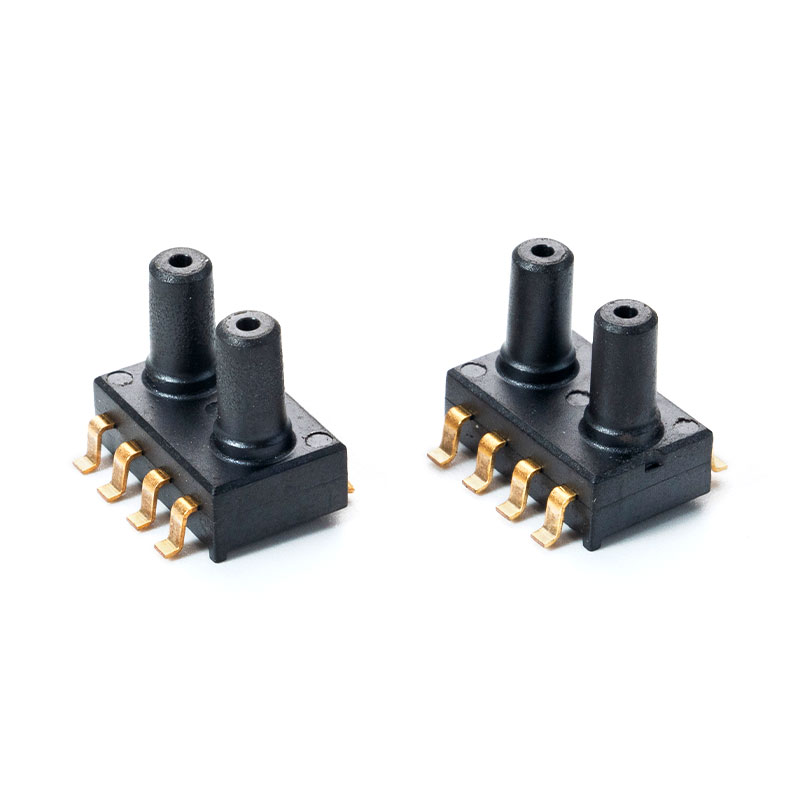

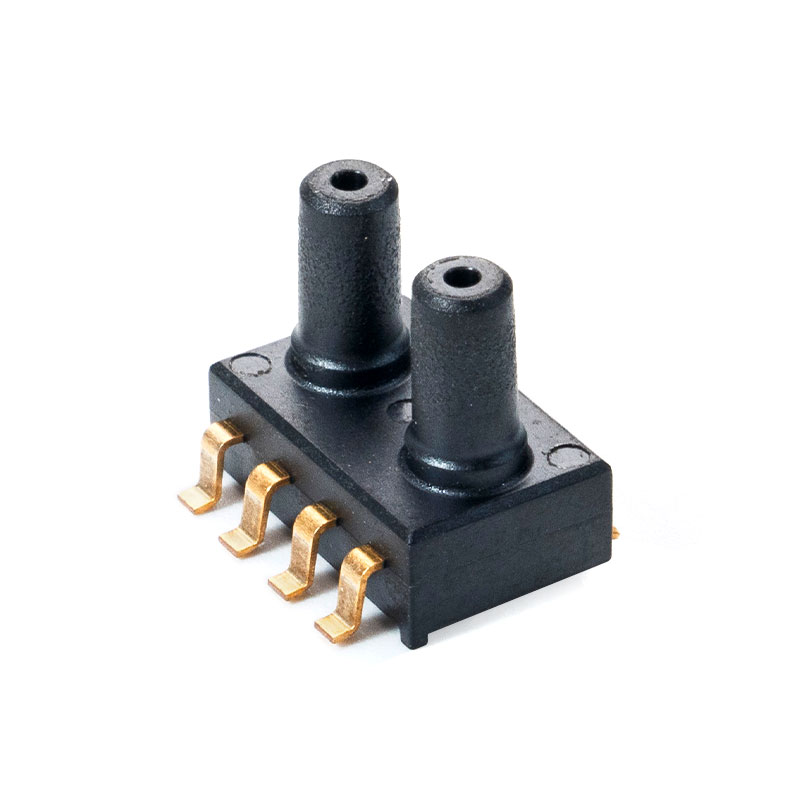

Parameter kelistrikan (MCP-H20)
| Karakteristik | Simbol | Minimal | Ketik | Maks | Satuan |
| Vs=5,0V (seri MCP-H20-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3V (seri MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Bekerja saat ini | saya o | — | 3 | gila | |
| Akurasi（0℃ hingga 85℃） | — | — | — | 1.5 | %V FSS |
| resolusi ADC | RES ADC | — | 24 | — | sedikit |
| resolusi DAC | RES DAC | — | 12 | — | sedikit |
| Waktu respons | t R | — | 2.5 | — | Nona |
| Waktu pemanasan | — | — | 100 | — | Nona |
| Perlindungan ESD | — | — | 2 | — | kV |
Parameter keluaran (MCP-H20)
Seri MCP-H20-A (Tegangan Catu Daya: 5.0V)
| Karakteristik | Simbol | Minimalimal | Ketik | Maks | Satuan |
| Minimalimal pressure offset (0℃ to 85℃) | V mati | 0.44 | 0.5 | 0.56 | VDC |
| Output skala penuh (0℃ hingga 85℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Rentang skala penuh (0℃ hingga 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
Seri MCP-H20-B (Tegangan Catu Daya: 3.3V)
| Karakteristik | Simbol | Minimalimal | Ketik | Maks | Satuan |
| Minimalimal pressure offset (0℃ to 85℃) | V mati | 0.055 | 0.1 | 0.145 | VDC |
| Output skala penuh (0℃ hingga 85℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Rentang skala penuh (0℃ hingga 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |

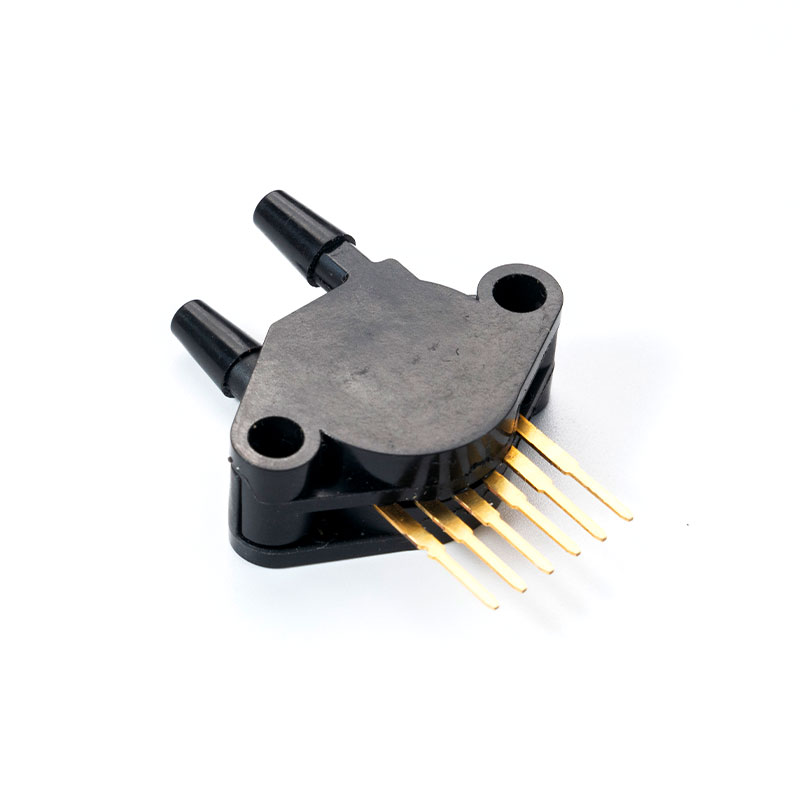

1. Spesifikasi umum (MCP5XXXDP)
Tabel 1. Batasi parameter
| Karakteristik | Simbol | Minimal | Ketik | Maks | Satuan |
| Minimal pressure offset (0℃ to 85℃) | Voff | 0.055 | 0.1 | 0.145 | VDC |
| Output skala penuh (0℃ hingga 85℃) | VFSO | 3.055 | 3.1 | 3.145 | VDC |
| Rentang skala penuh (0℃ hingga 85℃) | VFSS | 2.91 | 3 | 3.09 | VDC |
Tabel 2. Jenis tekanan
| Ketike of pressure | deskripsi |
| Mutlak | Outputnya sebanding dengan perbedaan antara tekanan yang diberikan dan vakum referensi bawaan |
| Tekanan pengukur | Outputnya sebanding dengan perbedaan antara tekanan yang diberikan dan tekanan atmosfer (ambien). |
| Tekanan diferensial | Outputnya sebanding dengan perbedaan antara tekanan yang diterapkan pada setiap port (port 1 – port 2). |
2. halarameter teknis keluaran analog (MCP5XXXDP)
Tabel 3. Spesifikasi keluaran analog
(VS = 5,0 Vdc, TA = 25 °C kecuali dinyatakan lain. )
| Karakteristik | Simbol | Minimal | Ketik | Maks | Satuan |
| Kisaran tekanan (1) | P op | 0 | — | 100 | kPa |
| 15 | — | 115 | |||
| Tegangan suplai (2) | V S | 4.75 | 5 | 5.25 | VDC |
| Pasokan saat ini | saya HAsaya | — | 7 | 10 | gila |
| Minimalimum pressure offset (3) , (0 hingga 85 °C) @ VS = 5,0V | V HAsayaFF | 0.088 | 0.2 | 0.313 | VDC |
| Keluaran skala penuh (4) , diferensial dan absolut (0 hingga 85 °C) @ VS = 5,0V | V FSHAI | 4.587 | 4.7 | 4.813 | VDC |
| Rentang Skala Penuh (5) , diferensial dan absolut (0 hingga 85 °C) @ VS = 5,0V | V FSS | — | 4.5 | — | VDC |
| Akurasi (6) | — | — | — | ±2,5 | %V FSS |
| Sensitivitas | V/P | — | 45 | — | mV/kPa |
| Waktu respons (7) | t R | — | 1 | — | Nona |
| Arus sumber keluaran pada keluaran skala penuh | saya HAsaya | — | 0.1 | — | gila |
| Waktu pemanasan (8) | — | — | 20 | — | Nona |
| Stabilitas offset (9) | — | — | ±0,5 | — | %V FSS |
1. 1,0 kPa (kiloPascal) sama dengan 0,145 psi.
2. Perangkat bersifat rasiometrik dalam rentang eksitasi yang ditentukan ini.
3. Offset (VOFF) didefinisikan sebagai tegangan keluaran pada tekanan pengenal minimum.
4. Keluaran skala penuh (VFSO) didefinisikan sebagai tegangan keluaran pada tekanan maksimum atau nilai penuh.
5. Rentang skala penuh (VFSS) didefinisikan sebagai perbedaan aljabar antara tegangan keluaran pada tekanan pengenal penuh dan tegangan keluaran pada tekanan pengenal minimum.
6. Akurasi (kesalahan anggaran) terdiri atas:
Linearitas: Penyimpangan keluaran dari hubungan garis lurus dengan tekanan pada rentang tekanan yang ditentukan.
Histeresis suhu: Deviasi keluaran pada suhu berapa pun dalam rentang suhu pengoperasian, setelah suhu disikluskan ke dan dari titik suhu pengoperasian minimum atau maksimum, dengan penerapan tekanan diferensial nol.
Histeresis tekanan: Deviasi keluaran pada tekanan apa pun dalam kisaran yang ditentukan, ketika tekanan ini disikluskan ke dan dari tekanan pengenal minimum atau maksimum pada 25 °C.
TcSpan: Deviasi keluaran pada kisaran suhu 0 hingga 85 °C, relatif terhadap 25 °C.
TcOffset: Deviasi keluaran dengan tekanan minimum yang diterapkan pada kisaran suhu 0 hingga 85 °C, relatif terhadap 25 °C.
Variasi dari nominal: Variasi dari nilai nominal, untuk rentang offset atau skala penuh, sebagai persentase VFSS pada 25 °C.
7. Waktu respons didefinisikan sebagai waktu untuk perubahan tambahan pada keluaran dari 10% menjadi 90% dari nilai akhirnya ketika mengalami perubahan tekanan bertahap tertentu.
8. Waktu pemanasan didefinisikan sebagai waktu yang diperlukan produk untuk memenuhi tegangan keluaran yang ditentukan setelah tekanan distabilkan.
9. Stabilitas offset adalah deviasi keluaran produk saat terkena tekanan berdenyut selama 1000 jam, siklus suhu dengan uji bias.
