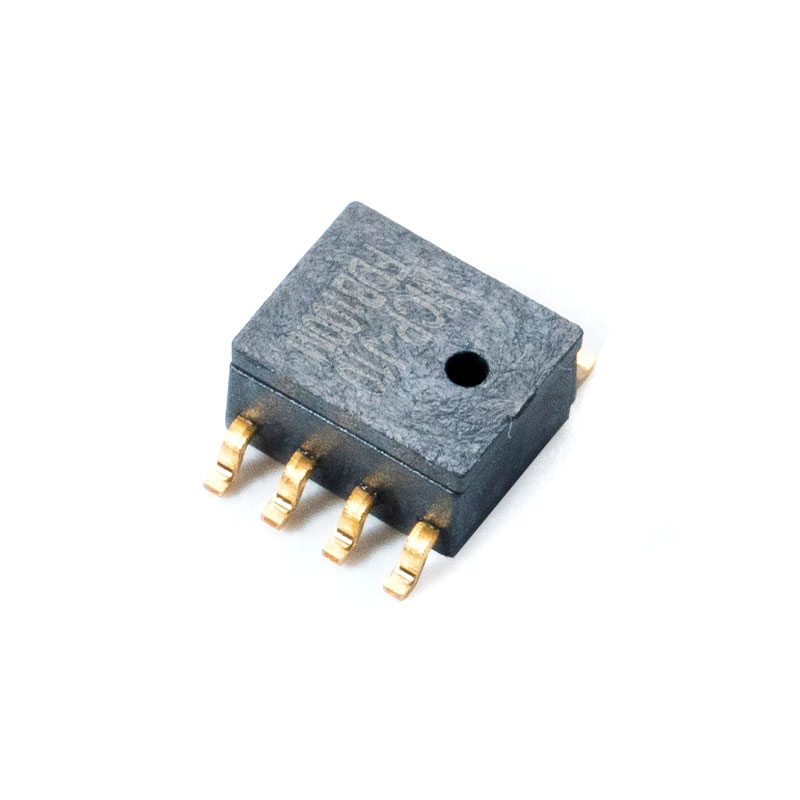

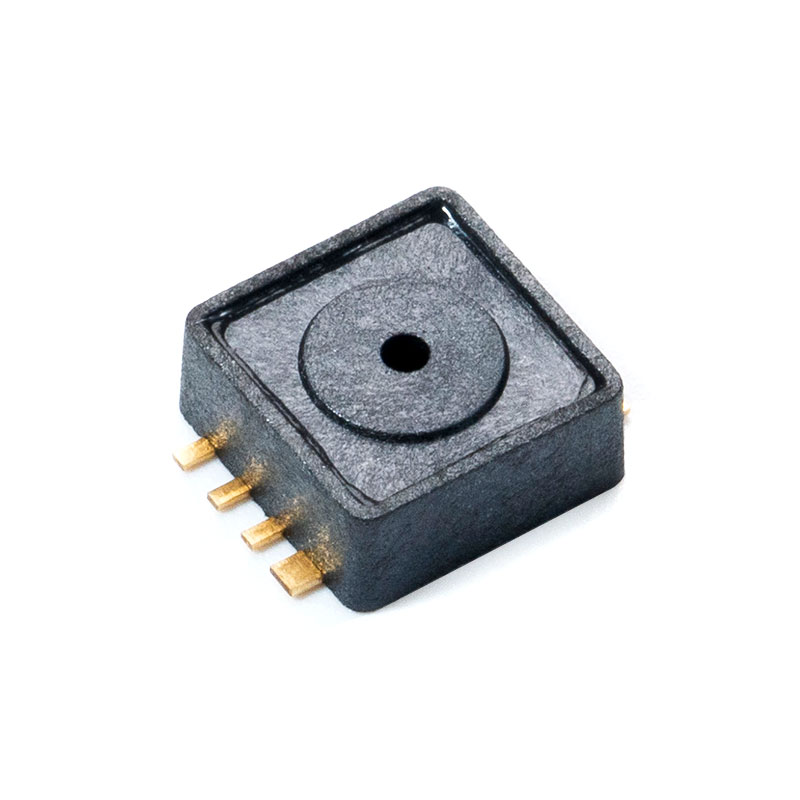

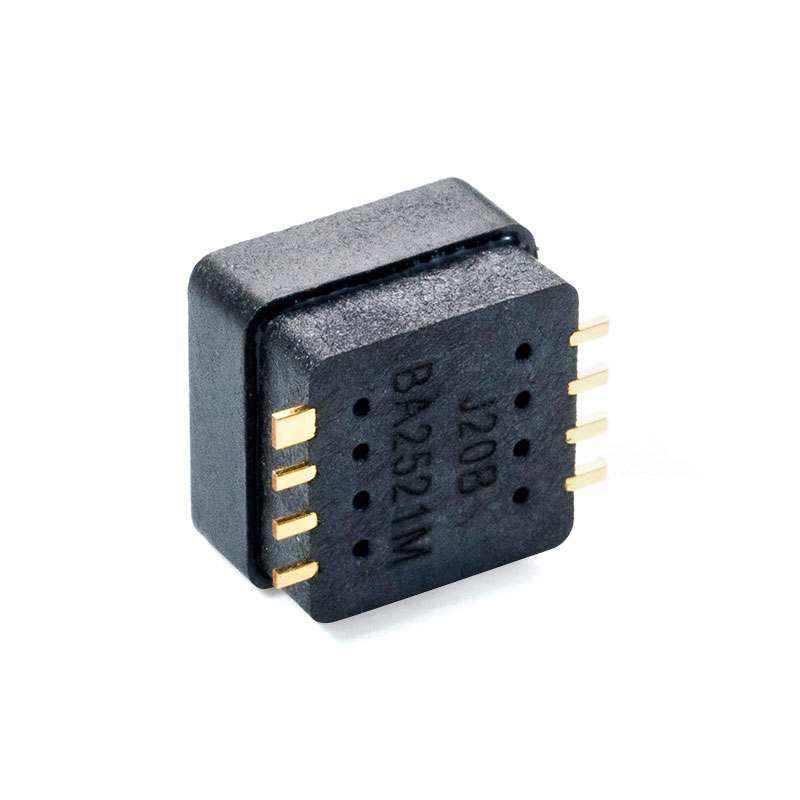

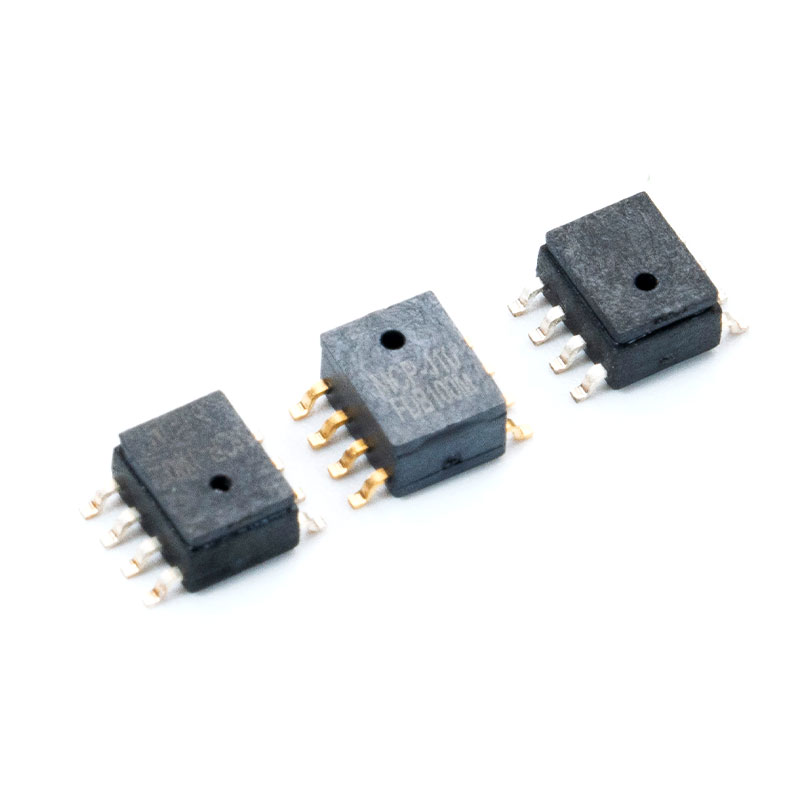

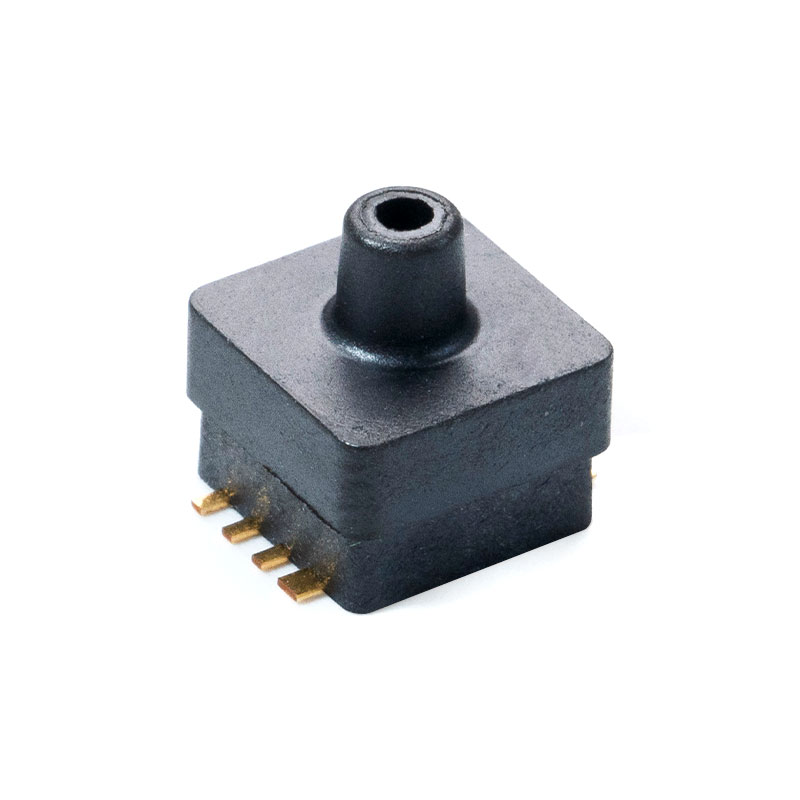

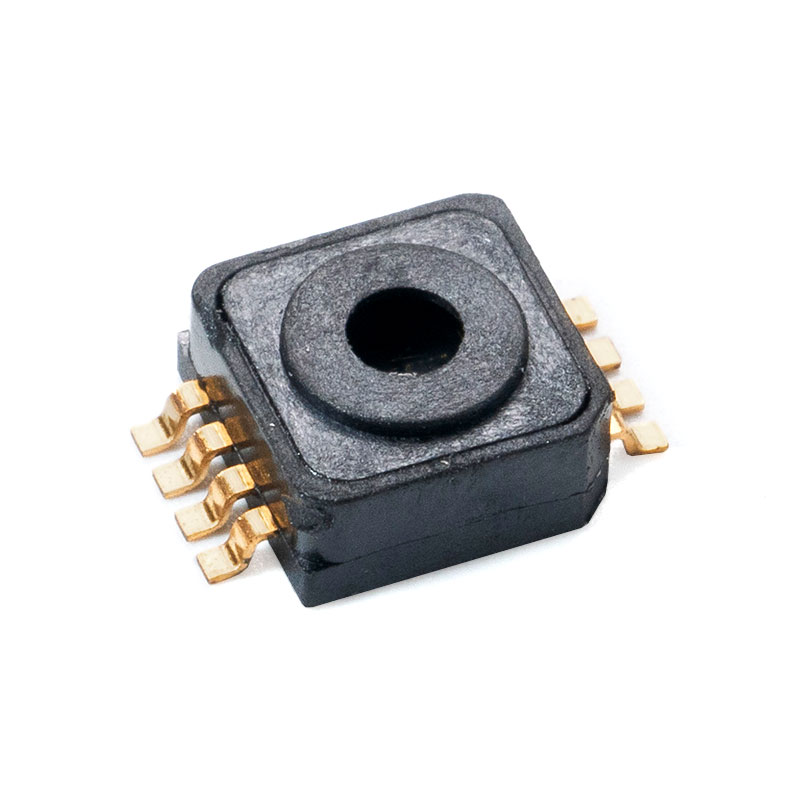

Sensor sinyal analog MCP-J10, J20, J20A, J20B, J20C

Ikhtisar Produk

Seri MCP-J10 adalah sensor tekanan absolut yang dikalibrasi untuk pengukuran tekanan udara. Produk ini menggunakan chip pengkondisi sinyal kelas otomotif untuk mengkalibrasi dan mengkompensasi sinyal keluaran MEMS, mengubah sinyal tekanan dari 10kPa hingga 1500kPa menjadi sinyal keluaran analog (0 hingga 5V). Sambil memastikan keandalan produk yang sangat baik, kedua chip tersebut diintegrasikan ke dalam paket, sehingga sangat mengurangi ukuran paket. Pada saat yang sama, produk yang dikondisikan memberikan keluaran standar pada rentang suhu dan akurasi.

Fitur Utama
Kesalahan maksimum 2,5% pada suhu 0 °C hingga 85 °C
Cocok untuk sistem berbasis mikroprosesor atau mikrokontroler
Paket pemasangan permukaan miniatur
Kisaran suhu -40°C hingga 125°C
Kisaran tekanan bersifat opsional antara 10kPa hingga 1500kPa
Output tegangan analog proporsional/mutlak

Aplikasi
Aplikasi otomotif (pengukuran Tekanan manifold)
Kontrol industri
Aplikasi tekanan sepeda motor
Hibrida, sensor daya vakum energi baru
Deteksi tekanan gas CNG

Kinerja struktural
Chip sensitif tekanan: bahan silikon
Timbal: Kawat emas
Cangkang paket: bahan LCP
Pin: tembaga berlapis emas
Berat bersih: sekitar 0,4g

DESKRIPSI
Pasar sensor telah meluncurkan produk sensor tekanan absolut yang dikalibrasi. Seri MCP-J20 dirancang untuk transmisi tekanan pada intake manifold mobil dan sepeda motor
Produk ini menggunakan chip pengkondisi sinyal tingkat otomotif untuk mengkalibrasi dan mengkompensasi keluaran inti MEMS, dan dapat mengubah sinyal tekanan dari 10kPa hingga 1000kPa menjadi sinyal keluaran analog dengan rentang keluaran yang dapat disesuaikan (0~5V). Sambil memastikan keandalan produk yang sangat baik, kedua chip tersebut terintegrasi dan dikemas, sehingga sangat mengurangi ukuran kemasan. Pada saat yang sama, produk yang dikondisikan dapat memberikan keluaran standar dalam rentang suhu dan rentang akurasi, sehingga pelanggan tidak perlu lagi mengkalibrasi sensor.

Karakteristik
Kesalahan maksimum dari 0 °C hingga 85 °C adalah 2,5%
Sangat cocok untuk sistem berbasis mikroprosesor atau mikrokontroler
Kemasan pemasangan di permukaan yang sangat kecil
Kisaran suhu: -40°C hingga 125°C
Rentang J20 (A) 10kPa~1000kPa opsional
J20(B)10kPa~400kPa
Output Tegangan Analog Proporsional/Mutlak

Aplikasi yang umum
Aplikasi otomotif (pengukuran tekanan manifold)
Kontrol industri
Aplikasi tekanan sepeda motor
Sensor bantuan vakum energi hibrida dan baru
Deteksi tekanan gas CNG
Pengukur tekanan

Peringkat Maksimum Mutlak (MCP-J10)

Parameter	Simbol	Jangkauan	Satuan
Tegangan suplai analog	VDD	-0,3 hingga 6,0	V
Suhu pengoperasian		-40 hingga 125	℃
Suhu penyimpanan		-50 hingga 150	℃
Suhu persimpangan		150	℃
Kerentanan terhadap ESD	HBM	4	persegi panjang

Catatan: Melebihi nilai maksimum absolut dapat menyebabkan kerusakan permanen, dan pengoperasian jangka panjang pada nilai maksimum absolut di atas dapat memengaruhi keandalan perangkat.

Karakteristik Listrik (MCP-J10)

Tabel 1. Karakteristik Pengoperasian (VS = 5,0 Vdc, TA = 25°C kecuali dinyatakan lain)

Parameter	Simbol	Minimalimal	Ketik	Maks	Satuan
Tegangan Pasokan	VS	4.75	5	5.25	Vdc
Pasokan Saat Ini	Io	—		3	gila
Offset (0°C hingga 85°C) @ VS = 5,0Volt	Voff	0.44	0.5	0.56	Vdc
Output Skala Penuh (0°C hingga 85°C) @ VS = 5.0V	VFSO	4.44	4.5	4.56	Vdc
Rentang Skala Penuh (0 ℃ hingga 85 ℃) @ VS=5.0V	VFSS	3.88	4	4.12	Vdc

Lanjutkan Tabel 1. Karakteristik Pengoperasian (VS = 5.0 Vdc, TA = 25°C kecuali dinyatakan lain)

Parameter	Simbol	Minimalimal	Ketik	Maks	Satuan
Akurasi (0°C hingga 85°C)	—	—	—	2.5	%VFSS
Waktu Respons	tr	—	2.5	—	Nona
Waktu Pemanasan	—	—	100	—	Nona
Stabilitas Pengimbangan	—	—	0.25	—	%VFSS

Nilai nilai tertinggi (MCP-J20)

parameter	simbol	jangkauan	satuan
Simulasikan tegangan catu daya	VDO	-0,3 ~ 6,0	V
Tegangan Pasokan Digital	VDOF	-0,3 ~ 2,2	V
Kisaran suhu kerja		-40 ~125	℃
Kisaran Suhu Penyimpanan		-50 ~150	℃
Suhu persimpangan		150	℃
Kisaran ESD	HBM	4KV	V

Catatan: Melebihi nilai nilai maksimum absolut dapat menyebabkan kerusakan permanen, dan pengoperasian jangka panjang pada nilai nilai maksimum absolut di atas dapat mempengaruhi keandalan perangkat.

Parameter kelistrikan (MCP-J20)

Tabel 1 Karakteristik kerja (VS=5.0 Vdc, TA=25 ° C kecuali ditentukan lain)

karakteristik	tanda tangan	minimal	Nilai-nilai yang khas	maksimal	satuan
tegangan	VS	4.75	5	5.25	Vdc
Arus catu daya	Io	—		3	gila
Output tekanan minimal (0 ℃ hingga 85 ℃) VS=5,0 V	Voff	0.4	0.5	0.6	Vdc
Output jangkauan penuh (0 ℃ hingga 85 ℃) VS=5,0 volt	VFSO	4.4	4.5	4.6	Vdc
Kisaran penuh (0 ℃ hingga 85 ℃) VS=5,0 volt	VFSS	3.8	4	4.2	Vdc
Akurasi (0 ℃ hingga 85 ℃)	—	—	—	2.5	%VFSS
