Deskripsi Umum

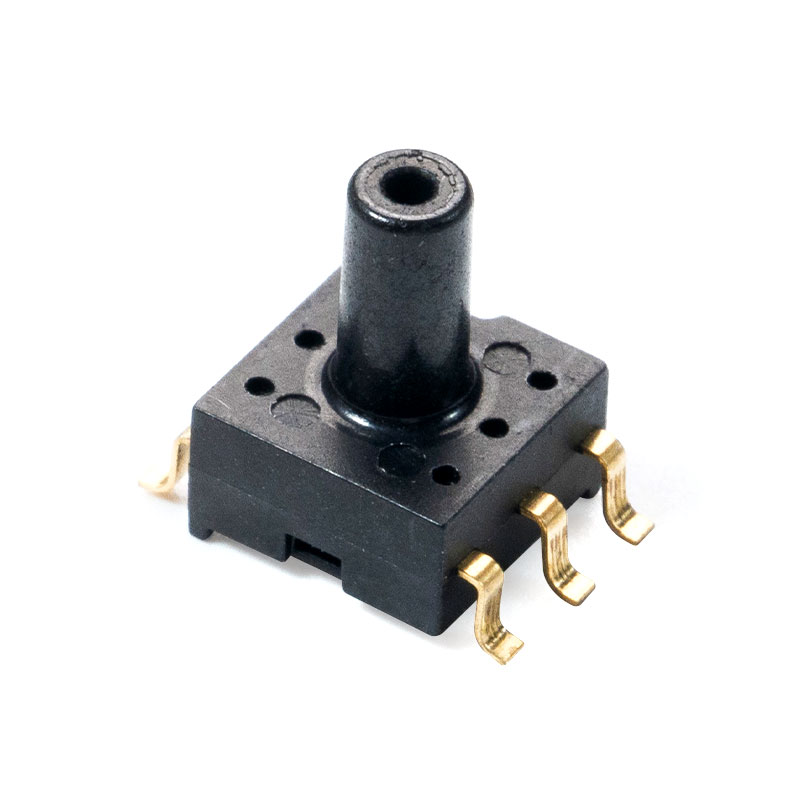

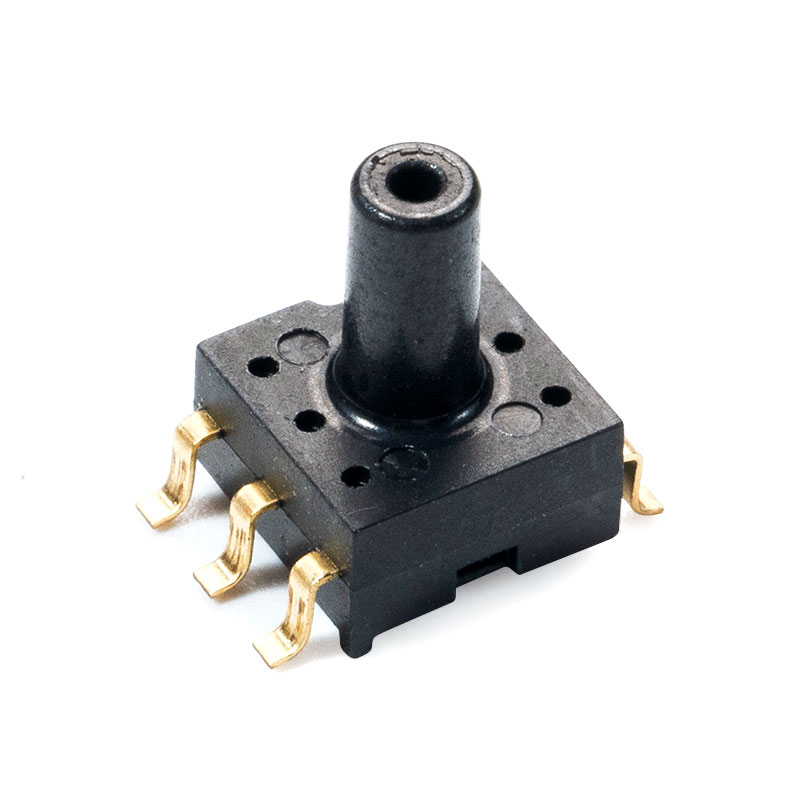

Seri MCP-H10 adalah paket berukuran kecil (SOP) dengan nosel, yang mengintegrasikan amplifikasi sinyal, nonlinier, dan kompensasi suhu untuk sensor tekanan piezoresistif silikon. Sensor tekanan seri MCP-H10 adalah produk yang menggunakan teknologi MEMS canggih dan dirancang khusus untuk aplikasi elektronik konsumen dan medis. Sensor tekanan dapat langsung disolder ke papan PCB, memberikan sinyal keluaran tegangan analog yang akurat dan amplitudo tinggi yang sebanding dengan tekanan yang diberikan.
Fitur
Rentang pengukuran: -100kPa~1000kPa
Output analog absolut dengan rentang linier lebar (nilai tipikal 0,5V~4,5V) (catatan: tegangan output dapat disesuaikan)
Tegangan catu daya 5.0V (3.3V opsional)
Kisaran suhu pengoperasian -20 hingga 85 ℃
Kisaran suhu penyimpanan -40 hingga 125 ℃
Aplikasi Khas
Penggunaan industri: sakelar tekanan dan komponen pneumatik
Penggunaan medis: pengukur tekanan darah, generator oksigen
Deteksi ketinggian air pada peralatan rumah tangga: mesin cuci, mesin pencuci piring, penyedot debu
Kontrol tekanan udara: kamar bersih dan kamar merokok
Lainnya: Alat penginderaan tekanan sedang tekanan udara
Kinerja struktur
Chip sensitif tekanan: silikon
Kawat timah: kawat emas
Cangkang penyegel: bahan PPS
Pin: Tembaga berlapis emas
Berat bersih: sekitar 0,3 gram
Spesifikasi kelistrikan
| Karakteristik | Simbol | Minimal | Ketik | Maks | Satuan |
| Tegangan @ Vs=5.0V (seri MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Tegangan @ Vs=3,3V (seri MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Arus kerja | saya o | — | 3 | gila | |
| Akurasi (0 ℃ hingga 85 ℃) | — | — | — | 1.5 | %V FSS |
| resolusi ADC | RES ADC | — | 24 | — | sedikit |
| resolusi DAC | RES DAC | — | 12 | — | sedikit |
| Frekuensi | Fsys | 1 | MHz | ||
| Waktu respons | t R | — | 2.5 | — | ms |
| Waktu Mulai | — | — | 100 | — | ms |
| Perlindungan ESD | — | — | 2 | — | KV |
