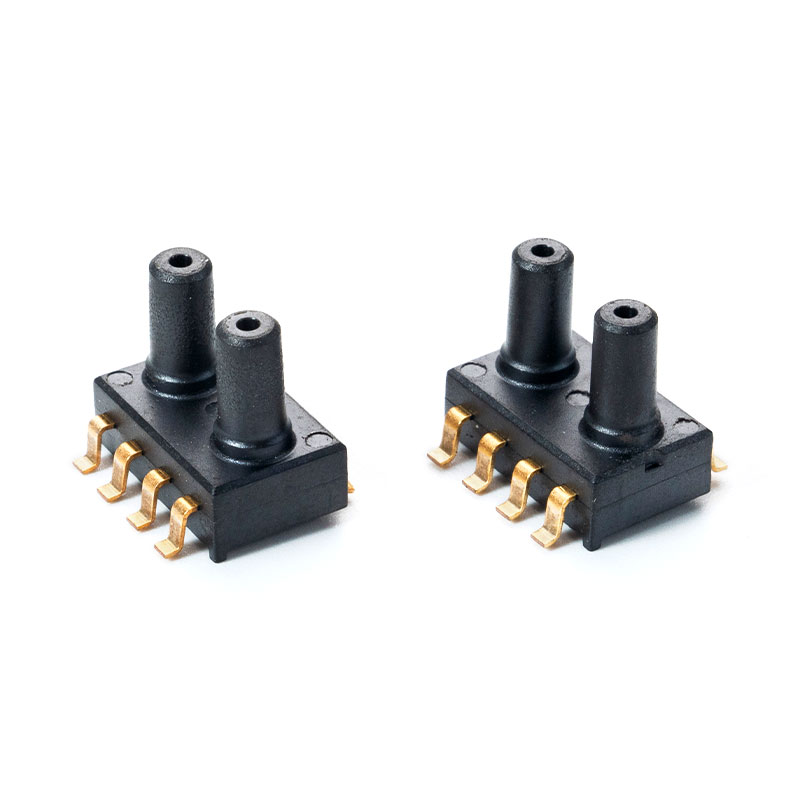

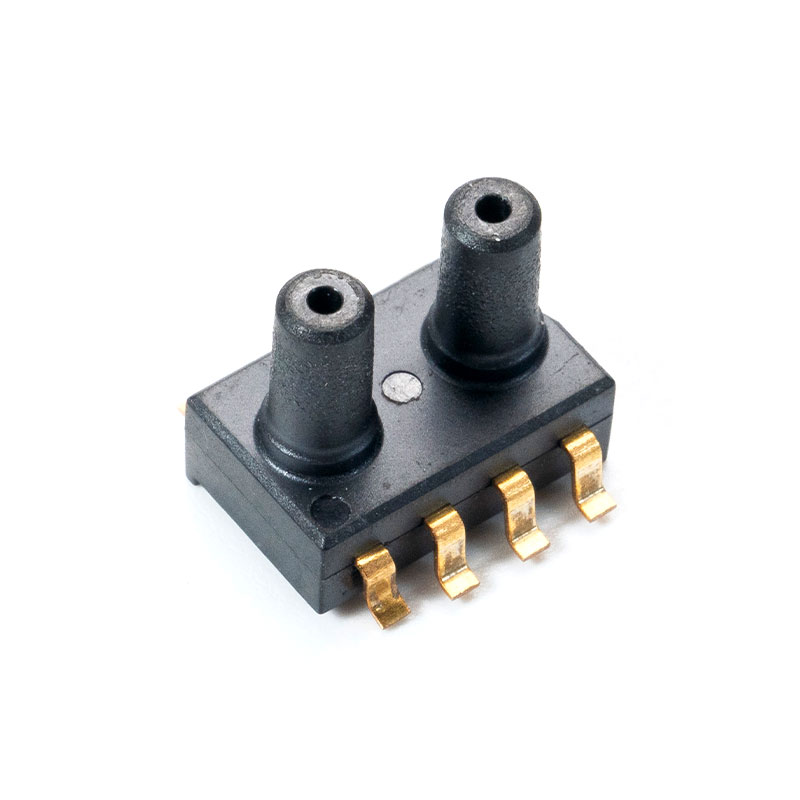

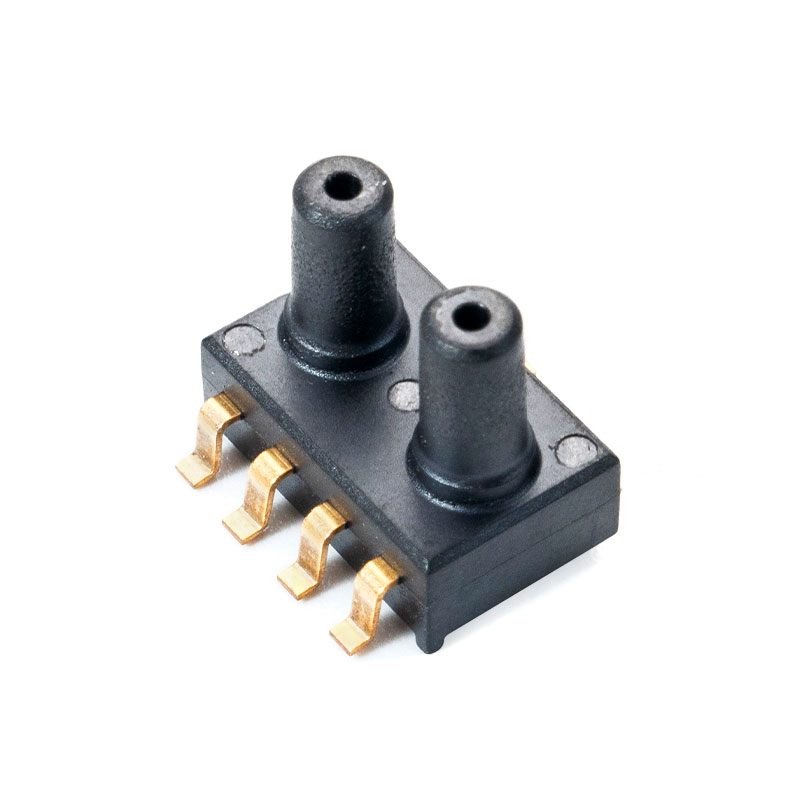

Sensor tekanan DPT-R8 untuk industri

Pendahuluan
Subyek dokumen ini adalah karakteristik fungsionalitas pemancar tekanan diferensial berdasarkan sensor tekanan seri Honeywell ABP, dengan antarmuka RS-485 dengan protokol MODBUS RTU bawaan dan output analog 010V.
PERHATIAN: Sebelum memulai unit, harap baca isi dokumen ini.

Fungsi
Pengukuran tekanan diferensial (kisaran tergantung pada sensor yang digunakan)
Output tegangan analog 0-10 [V] (sebanding dengan perbedaan tekanan)
Konfigurasi rentang keluaran
Konfigurasi konstan waktu pengukuran
Fungsi penekanan offset sensor
Indikasi status unit LED
Antarmuka serial RS-485 (pembacaan nilai pengukuran, pengaturan parameter operasi)
Protokol MODBUS RTU
Komunikasi dalam mode HALF DUPLEX
Alamat yang dapat dikonfigurasi perangkat keras (1-31)

Karakteristik
Fungsi dasar DPC6000_RSV adalah untuk mengukur nilai tekanan diferensial. Nilai yang diukur oleh sensor terintegrasi seri Honeywell ABP, kemudian dihitung ulang dan dirata-ratakan di mikrokontroler, tersedia di memorinya (dalam HOLDING REGISTERS) sesuai standar MODBUS. Pembacaan register dilakukan melalui fungsi protokol MODBUS yang dikirim melalui antarmuka serial RS-485. Register juga berisi informasi tentang rentang pengukuran yang ditetapkan saat ini (dapat dikonfigurasi), konstanta waktu (juga dapat dikonfigurasi) dan persentase tekanan yang terkait dengan rentang tersebut. Sinyal seperti tidak ada sensor, rentang pengukuran terlampaui, pemancar sibuk selama kalibrasi offset, juga diwujudkan melalui register status.

Perlu diketahui
1 hPa = 100 Pa = 1 mbar
1 inH₂O = 249.089 Pa

Peta register

Tabel register:

Daftar eh no.	Nilai-nilai	Deskripsi
1	-999-9999	Tekanan diferensial (dibatasi oleh rentang pengukuran)[ Pa](1 =1 Pa）dengan tanda
2	0-1000	Tekanan diferensial berhubungan dengan rentang （1 =0,1%;1000= 100%）
3	0/1/2/3	Log status（0: “SENSOR OK”,1: “UNDERLOAD”,2: “OVERLOAD”, 3: “TANPA SENSOR”）(*)
4	1234	Catatan kata sandi
5	1/2/3	Log perintah
6	sesuai tabel perintah	Catatan parameter
7	0/1	Konstanta waktu TAU（0: 0,8 detik; 1: 4,0 detik）
8	0/1/2/3/4/5/6	Rentang pengukuran (sesuai dengan tabel rentang pengukuran)
9	-999-9999	Offset pemancar (informatif)[ Pa](1 =1 Pa）dengan tanda
10	-999-9999	Nilai rentang pengukuran yang lebih rendah (informatif)[Pa](1 =1 Pa）dengan tanda
11	-999-9999	Nilai atas rentang pengukuran (informatif)[ Pa]（1 = 1 Pa）dengan tanda
12	0/1	Status kalibrasi offset (zeroing) (0: tidak aktif; 1: sedang berlangsung)
13	0-65535	Penghitung bingkai yang benar
14	0-65535	Penghitung pengecualian
15	0-65535	Penghitung kesalahan CRC
16	0-65535	Penghitung kesalahan byte
17	0-65535	Penghitung kesalahan alamat

(*) "SENSOR OK" - fungsi sensor yang benar; "UNDERLOAD" - melebihi batas bawah;
"OVERLOAD" - melebihi batas atas; 'TANPA SENSOR - sensor tidak ada;

Tabel perintah:

Komunikasi dan tidak.	Fungsi	Parameter
1	Tetapkan alamat perangkat	1-247 (1-nilai default
2	Tetapkan kecepatan transmisi	96-9600 b/s (nilai default) 192-19200 b/dtk 576-57600 b/dtk 1152-115200 b/dtk
3	Tetapkan paritas	0-TANPA PARITAS; tidak ada paritas sedikit pun 1-GENAP;(nilai default) PARITAS 2-GANJIL,
4	Setel bit berhenti	1-1x STOP;1 bit stop (nilai default) 2-2 x STOP;2 bit stop
5	Tetapkan waktu yang konstan	0-0,8 detik; 1-4.0 detik;
6	Tetapkan rentang pengukuran	ID sesuai tabel rentang pengukuran)
7	Mulai proses kalibrasi	Kalibrasi offset 1-mulai (zeroing)
8	Penyetelan ulang perangkat	Reset perangkat 1 perangkat lunak

Rentang1	Rentang2	Rentang3	Rentang4	Rentang5	Rentang6	Rentang7	Rentang8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-2500
0-1000	0-1500	0-2000	0-2500	0-3000	0-4000	0-5000	0-7000

Catatan:
•Jika Anda memasukkan nilai parameter yang salah atau di luar rentang, nilai 0xEEEE harus dimasukkan ke dalam register perintah.
•Setiap kali perintah dipanggil harus disertai password (1234 desimal).
•Memanggil perintah melalui entri registri individual, harus diselesaikan dengan memasukkan kata sandi.
