Parameter keluaran
Seri MCP-H10-A
| Karakteristik | Simbol | Minimalimal | Ketik | Maks | Satuan |
| Minimalimal pressure output（0℃ to 85℃）@ VS = 5.0V | V mati | 0.44 | 0.5 | 0.56 | VDC |
| Maks pressure output（0℃ to 85℃）@ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Output skala penuh（0℃ hingga 85℃）@VS = 5.0V | V FSS | 3.88 | 4 | 4.12 | VDC |
Seri MCP-H10-B
| Karakteristik | Simbol | Minimalimal | Ketik | Maks | Satuan |
| Minimalimal pressure output（0℃ to 85℃）@ VS =3.3V | V mati | 0.055 | 0.1 | 0.145 | VDC |
| Maks pressure output（0℃ to 85℃）@ VS =3.3V | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Output skala penuh（0℃ hingga 85℃）@VS = 3.3V | V FSS | 2.91 | 3 | 3.09 | VDC |

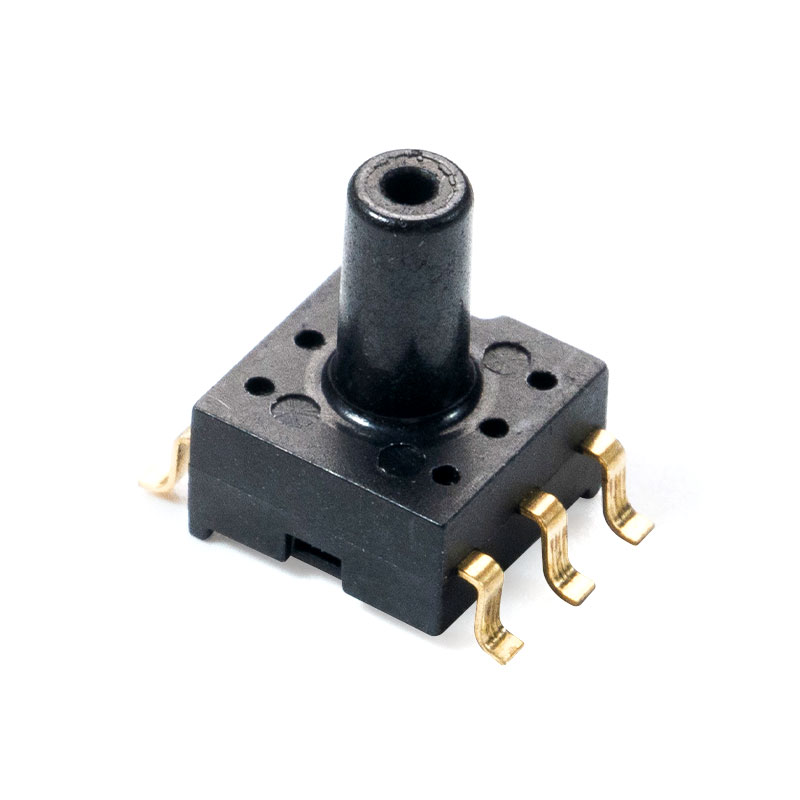

Deskripsi Fungsi
Ikhtisar
Sensor tekanan seri MCP-H10 menggunakan chip tekanan piezoresistif MEMS sebagai elemen penginderaan tekanan, yang menghasilkan sinyal mentah yang sebanding dengan tekanan lingkungan. Sebuah chip pengkondisian dengan ADC 24 bit internal menggerakkan elemen sensitif, memperkuat sinyal aslinya, mengkompensasi suhu, dan linearitas, dan mengeluarkan sinyal keluaran tegangan analog yang berhubungan linier dengan tekanan yang diberikan.
Fungsi pemindahan
 |  |

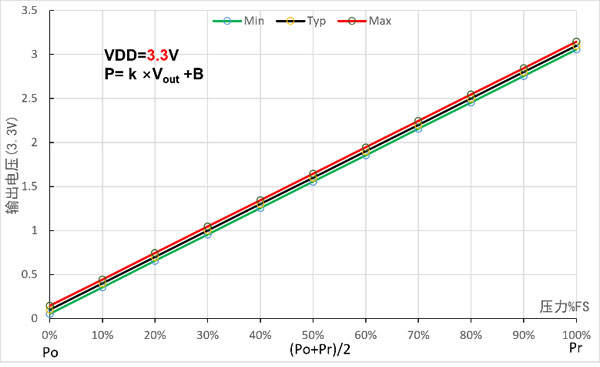

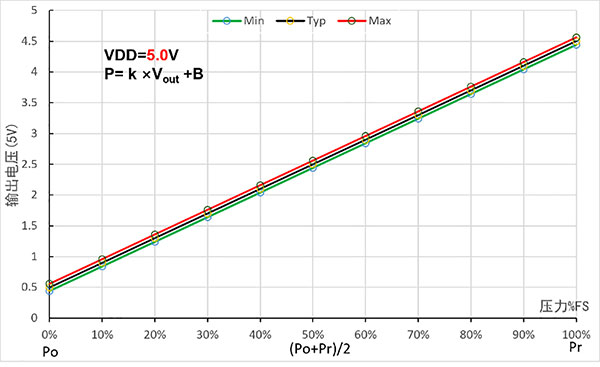

Gambar 3.1 Fungsi Transfer HAIutput Analog
P= k ×Vout B
Catatan: Vout adalah tegangan keluaran analog (satuan: V); P adalah nilai tekanan (dalam kPa); k. B mewakili koefisien linier dan offset, seperti yang ditunjukkan pada tabel di bawah.
Tabel 3.1 Parameter Fungsi Transfer HAIutput Analog
| Model produk(5.0V) | Rentang (kPa) | Tegangan keluaran (V) | Koefisien dan offset | |||
| Po | PR | O L | O H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0,3125 |
| MCP-H10-A2KP5PN | -2.5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1.25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137.5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62.5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237.5 |
| PRoduct model（3.3V） | Rentang (kPa) | Tegangan keluaran (V) | Koefisien dan offset | |||
| Po | PR | OL | OH | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0,083 |
| MCP-H10-B2KP5PN | -2.5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0,167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0,333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
